100V 無光耦合反激式穩壓器

在 TSOT-23 封裝中提供高達 5W 功率

    凌力爾特公司 (Linear Technology Corporation) 推出采用 TSOT-23 封裝的單片反激式穩壓器 LT8303，該器件可顯著地簡化隔離式 DC/DC 轉換器的設計。通過從主端反激波形直接對隔離的輸出電壓采樣，該器件無需光耦合器、LT1431 或第三個繞組就可實現穩壓。LT8303 在 5.5V 至 100V 輸入電壓范圍內工作，集成了一個 0.45A/150V DMOS 電源開關，提供高達 5W 輸出功率，非常適合多種電信、數據通信、汽車、工業、醫療和軍事應用。

    輸出電壓僅用一個外部電阻器和變壓器匝數比就可設定。數據表中列出的幾種現成有售變壓器可用于眾多的應用。LT8303 以邊界模式運行，這是一種可變頻率電流模式控制開關方案，一般在整個電壓、負載和溫度范圍內可產生 ±5% 的輸出電壓穩定。與同等的連續導通模式設計相比，邊界模式允許使用較小的變壓器。該器件具備高集成度并以低紋波突發模式 (Burst Mode®) 運行，所以可為隔離式供電提供一個簡便易用、組件數很少和高效率的應用解決方案。

    其他特點包括輸出短路保護、70µA 無負載運行靜態電流、內部環路補償、準確的使能和具遲滯的欠壓閉鎖。

    擴展和工業溫度級版本在 –40°C 至 125°C 結溫范圍內工作。千片批購價為每片 3.15 美元。

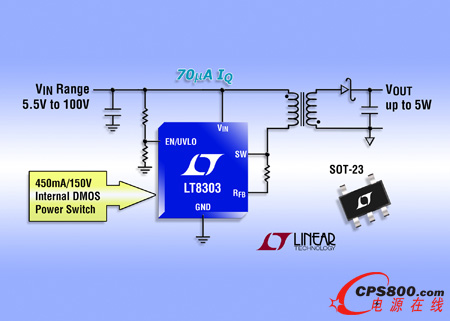

    照片說明：隔離型單片反激式穩壓器

    性能概要： LT8303

    ·5.5V 至 100V VIN 范圍

    ·高達 5W 輸出功率

    ·內置 0.45A、150V 集成式 DMOS 電源開關

    ·現成有售電源變壓器

    ·無需光耦合器、LT1431 或第三個繞組就可實現電壓反饋

    ·70µA 靜態電流

    ·邊界模式運行

    ·用一個外部電阻器設定 VOUT

    ·內部環路補償

    ·準確的輸入使能和具遲滯的欠壓閉鎖

    ·小型 5 引線 TSOT 封裝<
