Vishay超小尺寸4路ESD保護二極管實現業內首次對手機中USB3.0接口的保護

    日前，Vishay Intertechnology, Inc.宣布，推出新的4路ESD保護陣列---VBUS54FD-SD1。該器件采用超小尺寸的芯片級CLP1007-5L封裝，可用于便攜式電子產品。在不犧牲性能的前提下，Vishay Semiconductors VBUS54FD-SD1的尺寸遠小于前一代元器件，具有低電容和低漏電流的特點，可保護高速數據線路免收瞬變電壓信號的影響。

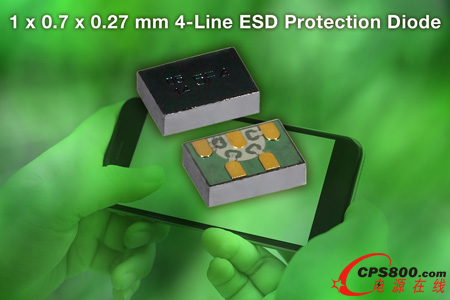

    今天推出的保護陣列的尺寸為1.0mm x 0.7mm，厚度為0.27mm，所使用的電路板空間比前一代器件少70%，體積減小了7倍。VBUS54FD-SD1的典型負載電容為0.9pF，采用“流通”設計，適合保護智能手機、數碼相機、MP3播放器和便攜式游戲機中的HDMI、DisplayPort、eSATA、USB 3.0、1394/FireWire和Thunderbolt等高速數據線路。這顆器件節省空間，在智能手機中首次實現USB 3.0接口的保護功能。

    保護陣列在5.5V工作電壓下的最大漏電流小于0.1μA，在1mA下的典型擊穿電壓為7.5V，3A下的最高箝位電壓為15V。VBUS54FD-SD1可為數據線提供符合per IEC 61000-4-2要求的±15kV（空氣和接觸放電）瞬變保護。器件的潮濕敏感度等級(MSL)達到J-STD-020的1級，能進行10秒的+260℃回流焊，符合Vishay綠色標準。<
