上海潘登PDJN系列電力穩壓節能系統

    我國大型企業的用電電壓普遍偏高、電壓波動頻繁，電網的電壓質量較差，這些狀況增加了企業不必要的電費開支和居高不下的運行維護成本。針對不如人意的現狀，上海潘登新電源有限公司利用20多年穩壓、調壓的制造經驗與技術，研發生產了PDJN系列智能電力穩壓節能系統。

    PDJN系統上海潘登公司專利技術設計的無觸點電路工作，運用補償式調壓技術和PLC控制技術實現智能電力穩壓節能。PDJN系統主要由輸入采樣電路、輸出采樣電路、PLC控制電路、調壓電路、補償電路、浪涌防護器和保護電路等幾部分組成。

    PDJN系列電力穩壓節能系統主要在煉鋼、紡織、自來水廠、石油化工、金屬冶煉和機電等行業的用電大戶企業中應用，因為現場環境的電磁干擾往往比較嚴重，電壓偏高且波動大，故采用抗干擾能力強的PLC電路進行控制。PLC控制電路的硬件框圖見圖3。它由PLC、觸摸屏、電壓/電流檢測電路、A/D轉換電路、I/O輸入電路、輸出驅動電路、I/O擴展電路、故障報警電路和直流電源等幾部分組成。三相輸入/輸出電壓、三相電流等模擬量經檢測電路轉換成適合A/D轉換的信號，A/D轉換電路將它們轉換成對應的數字量和存入PLC的數據寄存器中。PLC程序將采集得到的實際值與設定值進行比較、運算，輸出與運算結果相對應的信號，驅動調壓電路的晶閘管開關的通斷和改變補償電路的補償電壓值，矯正過壓輸出或欠壓輸出。

    在PLC的控制下，PDJN系列電力穩壓節能系統具有過載、過流、過欠壓等故障報警和手自動旁路等功能。

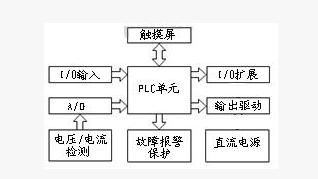

PLC控制電路的硬件框圖

    圖3中的觸摸屏是PDJN系列電力穩壓節能系統的人機界面。它通過RS485接口與PLC控制單元通信，交換數據。用戶根據實際需要，可以操作觸摸屏上的按鍵控制整個系統的啟停；可以在觸摸屏上調節輸出電壓（設定節能電壓），設定和修改相關參數，對后端負載的供電電壓和運行時間進行編程，然后，通過PLC控制單元輸出給調壓電路、保護電路或旁路電路。人機界面也可通過PLC控制單元實時顯示采集得到的三相輸入電壓、輸出電壓、電流、頻率、相序、工作狀態（包括檔位、故障報警狀態）等。此外，觸摸屏還具有故障記錄和查詢等功能。

    浪涌防護和濾波

    PDJN系列電力穩壓節能系統輸入端裝設了全模保護模式的三相浪涌保護器。既保護設備內電路和器件對地的絕緣，又保護兩個輸入端之間的電路和器件，即對浪涌經過的所有可能的線路都進行保護，有效地防止了沿電力線路侵入的浪涌電壓對穩壓節能系統和后面負載造成的傷害。此外，柜內安裝了濾波器，用來清除和吸收高頻諧波的能量，有效清除瞬變對系統用電設備的干擾或損壞，減少了由瞬變浪涌等引起的用電設備和線路損耗的增加，提高了整個系統的用電效率。

    PDJN系列電力穩壓節能系統的主要特性有：1.無觸點穩壓調壓：結構簡單，穩定可靠，無機械故障，能夠長期免維護運行。因輸出電壓的響應速度極快，不會產生瞬間浪涌與電流沖擊，可避免電壓波動對后端用電設備造成傷害。2. 補償穩壓調壓節電：電壓補償由多個補償變壓器組合實現，采用了分相分級電壓補償技術，故容量更大、調壓范圍更寬。不論電網電壓處于高峰或低谷，系統的輸出電壓都能穩定在用戶的設定值上，因而節電效果顯著，節電率通常在5%-8%以上。3. PLC和人機界面控制：控制電路能執行的功能多、抗干擾能力強，節電遠行靈活方便。4.雷電浪涌防護：全模浪涌防護器既可靠地保護了PDJN系統,又可靠地保護了后端的用電設備。5.運行安全可靠：具有自動/手動旁路功能，一旦出現故障可立即自動轉到電網供電。

    PDJN系列電力穩壓節能系統已在眾多用電大戶中使用，并取得了很好口碑。現以某紡織企業為例，分析節約電能和降低企業運維成本的簡況。一套三相2000kVA電力穩壓節能系統，它可帶負載功率為1300kW，以每天工作24個小時，節電率為6%，電費0.8元/度，全年工作292天計算：

    天耗電量：1300kW*24小時=31200度

    天節約電量：31200度*6%=1872度

    天節約電費：1872度*0.8元/度=1497.6元

    年節約電費：1497.6元*292天=437299元

    大約18個月內即可收回成本。設備的設計使用年限為15年，單從節約電費成本的效果來看，已可節約電費6559485元；若再考慮維護費用的減少，意義更大。顯而易見，PDJN系列電力穩壓節能系統具有很高的推廣應用價值。<
