凌力爾特公司 (Linear Technology Corporation) 推出 µModule® (微型模塊) 一體化隔離式 Anyside™ 開關控制器 LTM9100，該器件保護并監視高達 1000V 的高壓 DC 電源。用于工業、數據通信、航空電子和醫療應用的高壓電源需要受控接通，并需要隔離以控制電路保護、操作人員安全并斷開接地通路。其他基于繼電器或分立的解決方案笨重、復雜、組件密集且缺乏安全認證。創新性 LTM9100 通過在一個緊湊的 BGA 封裝中放入所有必需的功能，包括隔離式電源和數字遙測功能，減少了設計時間、認證工作和所需電路板面積。
LTM9100 內部的 5kVRMS 電氣隔離勢壘隔離了數字接口和開關控制器，從而可驅動一個外部 N 溝道 MOSFET 或 IGBT 開關。為了保證隔離勢壘的堅固性，該控制器在生產時經過測試，隔離性能達到 6kVRMS，并將得到組件級 UL 1577 標準的認可，從而可為最終設備制造商節省數月的認證時間。通過 I2C/SMBus 接口可對負載電流、總線電壓及溫度進行隔離式數字測量，從而允許高壓總線的功率和能耗監視。
由于 LTM9100 的隔離性，所以可非常容易地針對高壓側、低壓側 (地回路) 和浮置應用進行配置。通過軟啟動負載，可以最大限度地減小浪涌電流，而且憑借電流限制斷路器，可保護電源免受過載和短路影響。LTM9100 是足夠通用以控制在熱插拔板卡、AC 變壓器、電機驅動和電感負載的浪涌電流。可調欠壓和過壓閉鎖門限確保僅當輸入電源處于有效范圍時，負載才運行。一個包括變壓器在內的全面集成 DC/DC 轉換器為隔離式開關控制側供電。
LTM9100 規定在 –40°C 至 105°C 溫度范圍內運行，采用 22mm x 9mm x 5.16mm BGA 封裝，在邏輯側和隔離側之間有 14.6mm 爬電間隔。千片批購價為每片 19.45 美元。器件樣品和評估電路板可通過凌力爾特網站或聯系凌力爾特當?shù)剞k事處查詢詳情。

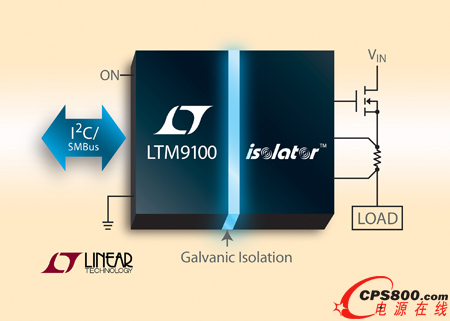

照片說明：5kVRMS 隔離式開關控制器
性能概要： LTM9100
控制 N 溝道 MOSFET 或 IGBT 開關
電氣隔離的開關控制
o5kVRMS 持續 1 分鐘 (正待 UL 1577 認可)
o690VRMS (1000VDC) 持續工作電壓
o可承受抵抗 >30kV/µs 的共模瞬態
o可在隔離勢壘兩端提供 ±20kV HBM ESD 防護
10 位 ADC 測量負載電流和兩個電壓輸入
I2C/SMBus 接口用于配置和數據回讀
可調的軟啟動速率和斷路器門限
內部隔離式 DC/DC 電源
欠壓和過壓閉鎖
獨立的 3V 至 5.5V 邏輯電源
< 10µA 的低電流停機模式
故障提示和電源良好輸出
具 14.6mm 爬電距離的 22mm x 9mm x 5.16mm BGA 封裝<
