2.7V至38V/500mA低噪聲降壓-升壓型 充電泵可節省空間并降低EMI

    亞德諾半導體(AnalogDevices,Inc.，簡稱ADI)旗下凌力爾特公司(LinearTechnologyCorporation)推出緊湊型、低噪聲降壓-升壓型充電泵LTC3246，該器件具集成的看門狗定時器，能提供高達500mA的輸出電流。LTC3246采用多模式開關電容器轉換，以在2.7V至38V輸入電壓范圍內保持穩定，并產生穩定的3.3V、5V或外部可調的(2.5V至5V)輸出。內部電路自動地選擇2:1、1:1或1:2的轉換比，以在輸入電壓和負載條件變化時優化效率。低的工作電流(無負載時20μA調節，停機時1.5μA)、低EMI切換和很少的外部器件(3個小型陶瓷電容器，無電感器)使LTC3246非常適合噪聲敏感型空間受限的汽車應用，例如ECU/CAN收發器電源，以及工業內務處理電源和高效率、低功率12V至5V轉換。

    與常規開關穩壓器相比，LTC3246的開關電容器架構具固有的軟切換，實現了更低的輻射噪聲和EMI。用于復位超時和窗口化看門狗超時的定時控制可以用RT和WT引腳上的外部電容器調節，或者可以通過引腳搭接從內部固定。復位輸入的準確門限可用于額外的電源監視，或可配置為按鈕復位。其他特點包括采用陶瓷電容器可穩定、折返電流限制以防止啟動時電流過大、以及短路和過熱保護。

    LTC3246采用緊湊的耐熱性能增強型16引線MSOP封裝。E級和I級版本具–40°C至125°C工作結溫范圍，H級具–40°C至150°C工作結溫范圍，MP級規定在–55°C至150°C溫度范圍內運行。E級版本的千片批購價為每片3.25美元，所有器件都有現貨供應。

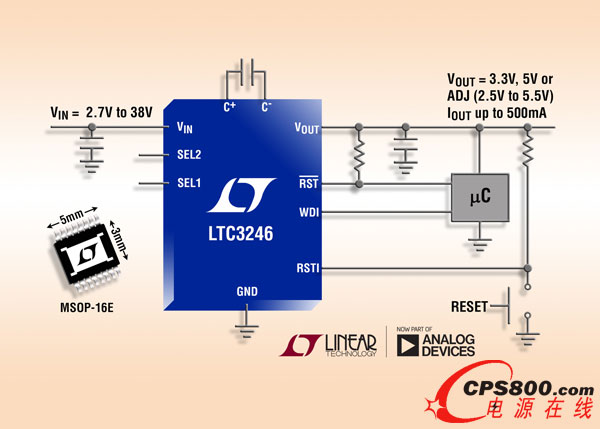

照片說明：低噪聲、高壓500mA降壓-升壓型充電泵

    性能概要：LTC3246

    2.7V至38V工作電壓范圍(42V絕對最大值)

    工作時IQ=20µA，停機時為1.5µA

    具自動模式切換的多模式降壓-升壓型充電泵(2:1、1:1、1:2)

    12V至5V效率=81%

    IOUT高達500mA

    VOUT：固定3.3V、5V或可調(2.5V至5V)

    超低EMI

    專為符合ISO26262診斷覆蓋要求的系統而設計

    過熱和短路保護

    工作結溫：150°C最大值

    具外部定時控制的POR/看門狗控制器

    耐熱性能增強型16引線MSOP封裝

    本文給出的報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
