意法半導體雙通道高邊開關為容性負載驅動設計帶來更多靈活性

　　2022年2月14日，中國–意法半導體最新的智能驅動高邊開關IPS2050H和IPS2050H-32可設置兩個限流值，適用于啟動電流很大的容性負載。

　　這兩款新雙通道開關的輸入電壓范圍為8V至60V，輸入引腳最大耐受電壓為65V，確保該器件在工業應用中具有很高的設計靈活性和工作可靠性。內部集成的功率MOSFET晶體管的導通電阻Rds(on)很小，因此能效很高，熱耗散功率很低。此外，MOSFET單脈沖雪崩能量在2A時大于1J，這可以提高開關在驅動感性負載時的可靠性。開關還集成一個有源鉗位電路，可以實現快速退磁。

　　IPS2050H的主限流最大值可設為2.5A，能夠驅動PLC模塊控制的負載，還可以用于工廠自動化I/O模塊、計算機數控(CNC)機床和用于驅動通用型阻性、感性和容性負載。IPS2050H-32的最大限流更高，達到5.7A，可以驅動自動售貨機等設備中的單向電機。電流激活閾值和限流值可用外部電阻設置。在容性負載智能驅動設計中，啟動電流限流時長通過外部電容設置。

　　為增強電氣安全性和開關可靠性，新器件提供全面的保護診斷功能，包括欠壓鎖定(UVLO)、過壓保護、過載保護、短路保護、接地斷開保護和Vcc斷開保護。每個通道都有獨立的故障信號機制，用以指示過載和結溫過高事件。新產品還額外提供一個外殼過熱保護傳感器。這兩款新產品符合IEC 61000-4-2、IEC 61000-4-4和IEC 61000-4-5的ESD、快速瞬變和浪涌抗擾度規范。

　　意法半導體還提供演示板和軟件，幫助用戶快速評估開關連接工業負載時的驅動和診斷能力，其中，X-NUCLEO-OUT03A1和X-NUCLEO-OUT04A1數字輸出擴展板可與STM32*Nucleo開發板配套使用，并配備相關的X-CUBE-OUT3、STSW-OUT03F4和STSW-OUT03G4驅動軟件。此外，STSW-IFAPGUI圖形用戶界面源代碼可以幫助用戶實現一個完整的工業自動化環境。

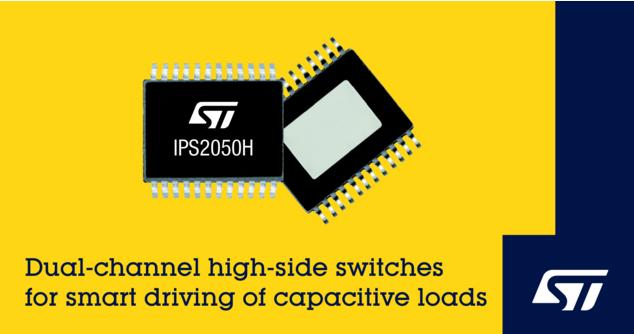

　　IPS2050H和IPS2050H-32現已上市，采用節省空間的緊湊的PowerSSO-24封裝。
