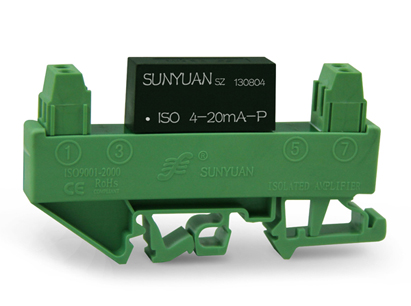

DIN3系列 模擬量隔離放大器隔離變送器
超小體積、低成本、高精度標準DIN35導軌安裝
|
產品特點 |
典型應用 |
|
● 低成本、小體積,高精度標準DIN35導軌安裝 ● 無需外接電位器等其它元件，免零點和增益調節 ● 輔助電源與信號輸入、輸出之間 3000VDC 三隔離 ● 輔助電源：5V/12V/15V/24VDC單電源供電 ● 0-75mV/0-2.5V/0-10V/0-±100mV/0-±10與 0-±20mA/4-20mA等信號之間的相互隔離、放大及轉換 ● 工業級溫度范圍: -25~+ ● 精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%） |
● 直流電流 / 電壓信號的隔離、轉換及放大 ● 工業現場信號隔離及長線傳輸 ● 模擬信號地線干擾抑制及數據隔離、采集 ● 4-20mA(0-20mA)/0-5V等信號的隔離及變換 ● PLC/PC/DCS及儀器儀表與傳感器信號收發 ● 信號遠程無失真傳輸 ● 電力監控、醫療設備隔離安全柵 ● 傳感器模擬信號隔離、放大、轉換功能實現 |
概述
Sunyuan超小體積、低成本、高精度標準DIN35導軌安裝隔離放大器是一種將工業現場模擬信號進行隔離放大轉換的磁電隔離變送器。DIN3 ISO EM系列產品上安裝的ISO EM U-P-O和ISO EM A-P-O系列隔離放大器是一種磁電隔離的混合集成電路，該IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組磁電耦合的模擬信號隔離放大器，它采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3KVDC絕緣電壓。
DIN3 ISO EM系列產品使用非常方便，免零點和增益調節。廣泛應用在工業控制系統中模擬信號輸入輸出控制，系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，現場工作電壓、電流和各種運行參數的監測及系統外部增加0-1mA/4-20mA/0-20mA/0-75mV/0-5V/0-10V/0-±10V/0-±20mA標準信號接口等。
型號及定義
DIN3 ISO EM U(A)□ -P□- O□
超小體積 磁電隔離
導軌安裝 免調節
輸入電壓或電流信號值
U1：0-5V A1：0—1mA
U2：0-10V A2: 0—10mA
U3：0-75mV A3: 0—20mA
U4：0-2.5V A4: 4—20mA
U5：0-±5V A5：0—±1mA
U6：0-±10V A6: 0—±10mA
U7：0-±100mV A7: 0—±20mA
U8：用戶自定義 A8: 用戶自定義
輔助電源
P1:DC24V P2:DC12V
P3:DC5V P4:DC15V P8:用戶自定義
輸出信號
O1: 4-20mA O2: 0-20mA O4: 0-5V O5: 0-10V
O6: 1-5V O7: 0-±5V O8: 用戶自定義 O9: -20-+20mA O10:0-±10V
產品選型舉例
例1： DIN35導軌安裝帶接線端子型，信號輸入：0-5V； 信號輸出：0-5V； 輔助電源：24V。
產品型號： DIN3 ISO EM U1-P1-O4
例2： DIN35導軌安裝帶接線端子型，信號輸入：0-10V； 信號輸出:0-20mA； 輔助電源：24V。
產品型號： DIN3 ISO EM U2-P1-O2
產品最大額定值 （長期在最大額定值環境下工作影響產品使用壽命，超過最大值會出現不可修復的損壞。）
|
Continuous Isolation Voltage （持續隔離電壓） 3KVDC/rms |
|
PW（電源電壓輸入范圍） ±25%Vdd |
|
Junction Temperature （工作環境溫度） - |
|
Lead Temperature （焊接溫度<10S） + |
|
Output Voltage Load Min（輸出電壓信號時的最小負載） 2KΩ |
通用參數
|
參數名稱 |
測試條件 |
最小 |
典型值 |
最大 |
單位 | ||
|
隔離電壓 |
AC,50Hz,1min |
3000 |
V(rms) | ||||
|
增益 |
1 |
V/V | |||||
|
增益溫漂 |
35 |
ppm/℃ | |||||
|
非線性度 |
0.1 |
0.2 |
%FSR | ||||
|
信號輸入 |
電壓 |
0 |
15 |
V | |||
|
電流 |
0 |
30 |
mA | ||||
|
輸入失調電壓 |
2 |
5 |
mV | ||||
|
輸入阻抗 |
電壓 |
1 |
M | ||||
|
電流 |
50 |
250 |
Ω | ||||
|
信號輸出 |
電壓 |
-10 |
10 |
V | |||
|
電流 |
-20 |
20 |
mA | ||||
|
負載能力 |
電壓 |
Vout=10V |
2 |
kΩ | |||
|
電流 |
0 |
350 50 |
650 |
Ω | |||
|
頻率響應 |
-3DB |
1 |
KHz | ||||
|
信號輸出紋波 |
不濾波 |
10 |
20 |
mVRMS | |||
|
信號電壓溫漂 |
0.2 |
mV/℃ | |||||
|
輔助電源 |
電壓 |
用戶自定義 |
3.3 |
12 |
24 |
VDC | |
|
功耗 |
0.5 |
1 |
W | ||||
|
工作環境溫度 |
-45 |
85 |
℃ | ||||
|
貯存溫度 |
-55 |
105 |
℃ | ||||
備注：對產品電壓信號和電流信號的負載能力有特殊要求的，請另做注明。
|
輸出項目 |
輸出負載能力 |
響應時間 |
|
4-20mA |
≤350Ω （如果要求負載為650Ω的產品，請訂貨時說明） |
<1mS |
|
0-±20mA | ||
|
0-±5V |
> 2KΩ | |
|
0-±10V | ||
|
1-5V |
外形尺寸及典型
（外形尺寸圖） （典型應用原理圖（0-2.5V轉4
