榮達信脈沖電源采用全數字化控制技術，操作界面采用榮達信自行開發的智能觸摸屏操作程序，操作靈活，避免電源長期在潮濕酸性氣體性造成的按鍵失靈問題。輸出電壓電源采用專家自診斷PID技術，可精確控制脈沖參數（電壓和電流的峰值/平均值、導通/判斷時間、脈沖頻率、占空比）和脈沖波形，適合貴金屬精密電鍍、盲孔、深孔、復雜內凹表面等特殊要求工作的電鍍、脈沖電流能全面提高鍍層品質，使鍍層結晶致密、均勻平整、降低孔隙率，提高耐磨性、抗腐蝕性、導電率和抗變色能力。精密脈沖電鍍可明顯節約貴金屬消耗，降低成本，可實現高檔精密電鍍。

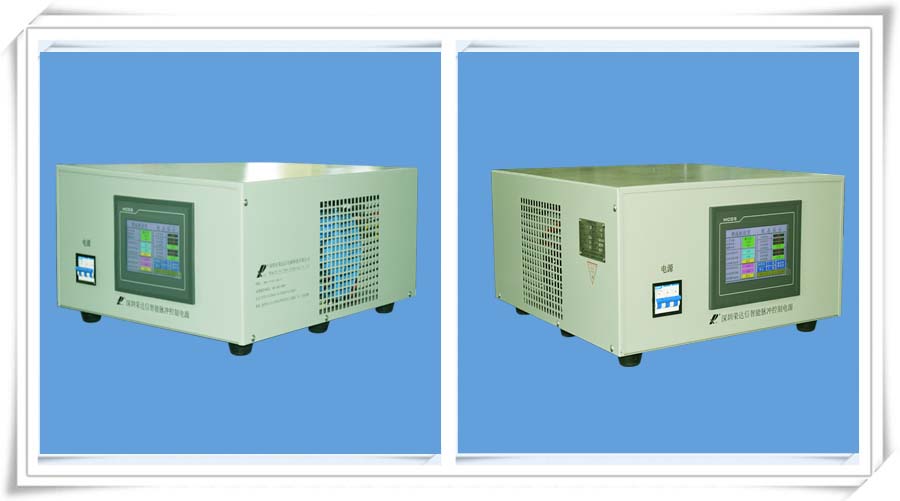

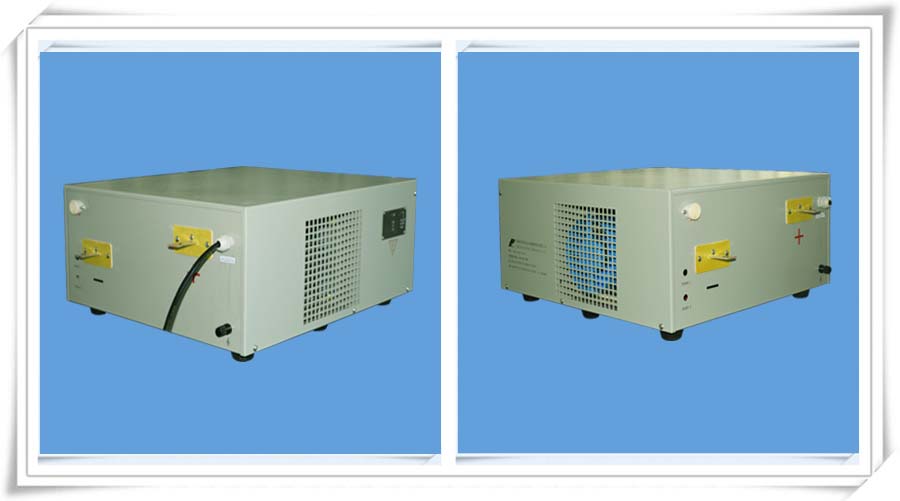

榮達信雙脈沖電源產品介紹

一、雙脈沖電源產品相關參數

●產品名稱：RDX-DP 雙脈沖電源

●輸入電壓：AC220V±10%、50HZ/60HZ

●輸出電壓：0-1V、0-5V、0-10V、0-15V、0-24V、0-36V、0-48V、0-60V、0-100V（可根據要求定制）

●輸出電流：0-5A、0-10A、0-15A、0-50A、0-100A、0-200A、0-300A、0-500A（可根據要求定制）

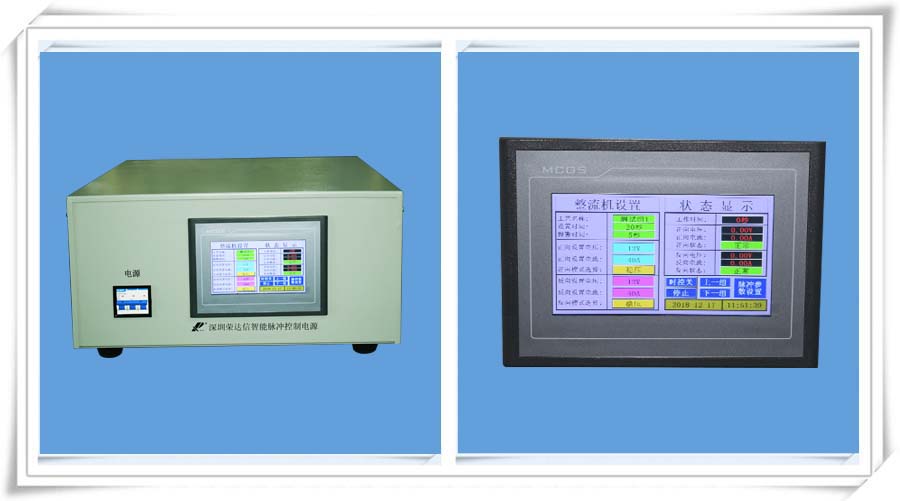

●調節方式：觸摸屏數字調節

●可調脈波頻率范圍：100-10000HZ

●輸出控制方式：穩壓/穩流可調

●脈沖占空比調節范圍：1%-100%

●控制精度：1%、0.5%

●啟動時間方式：1、電流啟動（通過添加工件）2、外部按鈕啟動開關（訂購時說明）

●工作結束報警提示方式：1、一直報警2、報警8秒后停止3、不報警（訂購時說明）

●輸出濾波：LC濾波（訂購時說明）

●輸出波形：正反向脈沖方波可調

●輸出接口：標準485通訊接口.(可根據客戶要求定制,訂購時說明）

●操作環境：-15～40℃

●存放溫度：-20～50℃

●絕緣電阻：輸入—輸出：≧5MΩ；

●輸入—機殼：≧5MΩ；

●輸出—機殼；≧5MΩ；

●絕緣強度：輸入—輸出：AC1500V,10mA,1分鐘；

●輸入—機殼：AC1000V,10mA,1分鐘

●絕緣等級：B級

●防護等級：IP20

●冷卻系統：風冷式

●運行狀況：工作方式可長期滿負荷連續工作

●保護模式：缺相、過熱、過流、短路、欠壓、過壓保護

●外型尺寸：580*540*280（MM）（尺寸稍有變化，以實際為準）

●重量：34.7KG（重量稍有變化，以實際為準）

二、雙脈沖電源產品用途

●適用于貴金屬電鍍、PCB電路板電鍍、半導體電鍍等領域；鍍金、銀、銠、鈀、銦、鐵等高端產品精密表面處理工藝。

三、雙脈沖電源產品特征

深圳榮達信電源有限公司的數字化脈沖電源具備以下多種波形：直流；正脈沖；負脈沖；正負脈沖；負直流；直流疊加脈沖。

● 換向脈沖電鍍的基本原理

脈沖電鍍過程中，當電流導通時，電化學極化增大，陰極區附近金屬離子充分被沉積，鍍層結晶細致、光亮；當電流關斷時，陰極區附近放電離子又恢復到初始濃度，濃差極化消除。

換向脈沖電鍍習慣稱雙（即雙向）脈沖電鍍，它是在輸出一組正向脈沖電流之后引入一組反向脈沖電流，正向脈沖持續時間長反向脈沖持續時間短，大幅度、短時間的反向脈沖所引起的高度不均勻陽極電流分布會使鍍層凸處被強烈溶解而整平。典型的周期換向脈沖波形如下圖所示。

●周期換向脈沖電鍍的優越性

1、反向脈沖電流改善了鍍層的厚度分布，鍍層厚度均勻，整平性好。

2、反向脈沖的陽極溶解使陰極表面金屬離子濃度迅速回升，這有利于隨后的陰極周期使用高的脈沖電流密度，而高的脈沖電流密度又使得晶核的形成速度大于晶體的生長速度，因而鍍層致密、光亮，孔隙率低。

3、反向脈沖的陽極剝離使鍍層中有機雜質（含光亮劑）的夾附大大減少，因而鍍層純度高，抗變色能力強，這一點在氰化鍍銀中尤為突出。

4、反向脈沖電流使鍍層中夾雜的氫發生氧化，從而可消除氫脆（如電沉積鈀時反向脈沖可除去共沉積的氫）或減小內應力。

5、周期性的反向脈沖電流使鍍件表面一直處于活化狀態，因而可得到結合力好的鍍層。

6、反向脈沖有利于減薄擴散層的實際厚度，提高陰極電流效率，因而合適的脈沖參數會使鍍層沉積速度進一步加快。

7、在不允許或少量允許有添加劑的電鍍體系中，雙脈沖電鍍可得到細致、平整、光潔度好的鍍層。

 因而，鍍層的耐溫、耐磨、焊接、韌性、防腐、導電率、抗變色、光潔度等性能指標成倍提高，并可大幅度節約稀貴金屬（約20%—50%），節約添加劑（如光亮氰化鍍銀約50%—80%）。

●周期換向脈沖電流波形

1、 有關斷時間的單個脈沖換向。

即一個有關斷時間的正向脈沖之后緊接著一個有關斷時間的反向脈沖，這種波形兼有脈沖和換向的優點，缺點是脈沖換向功能不完善。其波形如下圖所示。

2、無關斷時間的單個脈沖換向。

即一個無關斷時間的正向脈沖之后緊接著一個無關斷時間的反向脈沖，這種波形改善鍍層厚度分布的效果較明顯，但改善鍍層結晶的效果尚不理想，一般不宜用于貴金屬電鍍。其波形如下圖所示。

3、脈動脈沖換向

即一組正向脈沖之后緊接著一組反向脈沖（注：正、反向脈沖均為群波而非單個波形），這種波形為典型的周期換向脈沖波形，同時具有改善鍍層厚度分布和改善鍍層結晶狀況的雙重效果，在功能性電鍍中應用最廣泛。其波形如下圖所示。

高頻開關電源技術特點

1、RDX-PWH系列高頻開關電源是我廠獨創研制成功的高頻開關電源。它與以往工頻可控硅整流器完全不同的工作原理。它是通過輸入高壓交流整流—高壓濾波—高壓高頻調節--低壓高頻整流的方式產生低電壓大電流輸出，其工作原理決定了該電源具有比可控硅整流器更高的變流效率和功率因素，成為眾多客戶的首選電源產品，使用該電源可明顯降低生產成本，提高產品質量，與可控硅電源相比，生產能耗可節省20%-30%為用戶帶來可觀的經濟效益。該電源體積小，重量輕（水冷比風冷更小），安裝使用非常容易，可為用戶節省寶貴的生產空間。

2、本公司電源采用新型技術，針對電源頻率、波形及控制方式深入研發，使其在電鍍過程中大大的降低空隙率，使晶核的形成速度大于成長速度，促使晶核細化；有效的改善結合力，有利于基本與鍍層之間牢固的結合。改善覆蓋能力和分散能力，高的陰極負電位使普通電鍍中鈍化的部位也能沉積，減緩形態復雜零件的突出部位由于沉積離子過度消耗而帶來的“燒焦”“樹枝狀”沉積的缺陷，對于獲得一個給定特性鍍層（如顏色、無孔隙等）的厚度可減少到原來的1/3-1/2，節省原材料。降低鍍層的內應力，改善晶格缺陷、雜質、空洞、瘤子等，容易得到無裂紋的鍍層，減少添加劑；有利于獲得成分穩定的合金鍍層。

3、本公司電源采用全橋移相軟開關控制方式，最大限度的消除開關應力，且采用了市場上最新全橋軟開關控制IC具有自動調節和整定觸發脈沖時參數功能，以達到最佳的IGBT開關時間，使IGBT開關損耗降到最低，同時采用自帶同步整流驅動功能的IC，簡化了同步整流驅動線路，使其工作更加穩定、可靠。

4、本公司電源采用先進的邏輯互鎖控制電路消除脈沖誤觸發，克服了橋臂短路所造成的炸機現象。

5、本公司電源主變壓器初級采用串聯隔直電，增加偏磁自動校正電路，很好的消除了因功率變化造成的偏磁問題。

6、RDX-PWSR系列電源采用國外原裝進口MOS管作為二次側整流器件，利用先進、可靠的專用進口同步整流模塊技術，使得我公司的高頻低壓大電流開關電源在同樣電源情況下比市場上同型普通整流開關電源效率提升12%左右。

高頻開關電源附加功能說明

在購買高頻開關電源時，如需以下功能，請?jiān)谟嗁?gòu)時特別說明：

1、時間控制功能，掛貨啟動時間或按鈕啟動時間，時間到后報警提示。

2、安培小時計功能，可精確測量你藥水中原料消耗的情況，到達你設定值時會報警提示你添加原料。

3、智能精密溫度控制系統，是你鍍槽溫度達到恒定，讓電鍍效果更好。

4、觸摸屏PLC控制功能，人機界多面工藝遠程接口設置，多段時間控制，使電鍍效果更佳。

5、LG濾波功能，貴金屬電鍍中使用純直流。

6、輸出接口、RS485通訊接口，標準4-20MA接口、0-10V接口等，可選性強，使用方便。

7、本公司可根據客戶要求定制各種特殊功能規格的電源，歡迎來電咨詢！
