榮達信高頻電解電源產品介紹

一、高頻電解電源產品相關參數

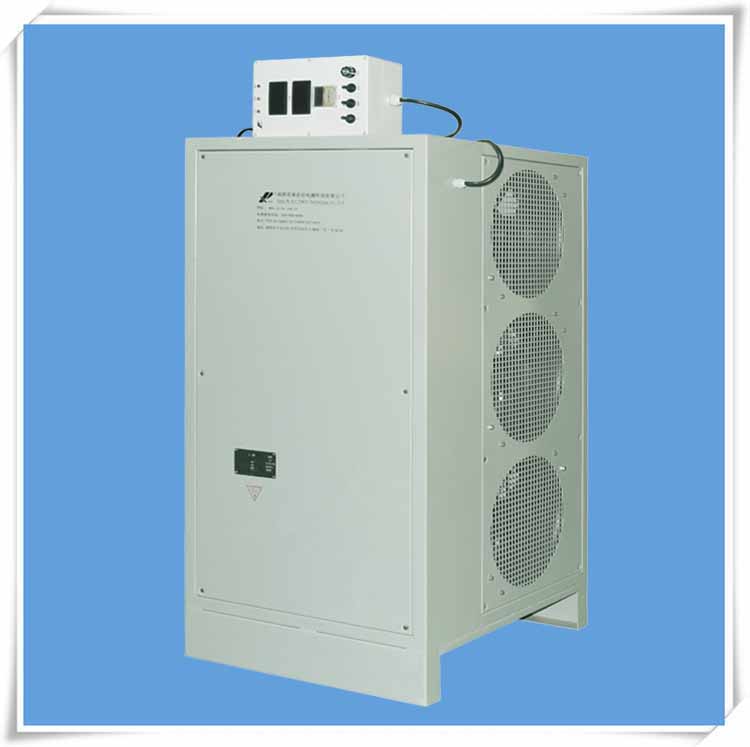

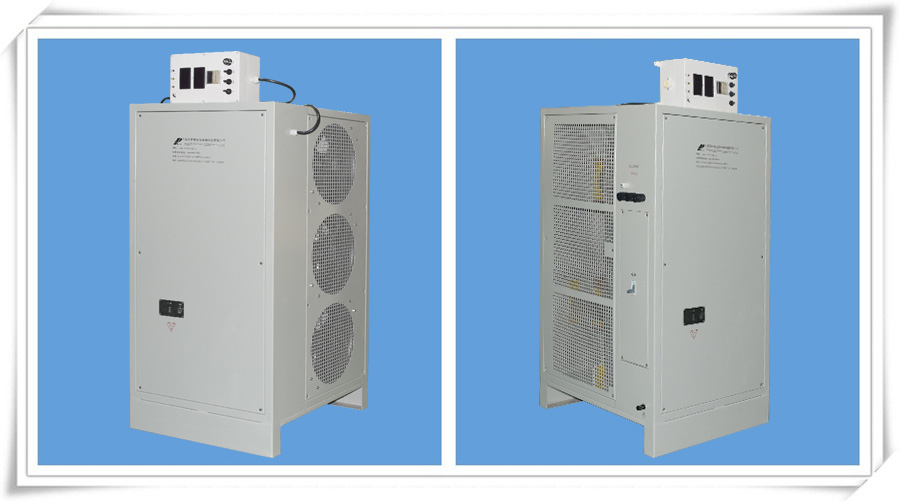

●產品名稱：RDX-PWH高頻電解電源

●輸入電壓：AC380/220V±10%、50HZ/60HZ

●輸出電壓：0-12V、0-15、0-18V、0-20V、0-24V、0-36V、0-48V（可根據要求定制）

●輸出電流：0-50A、0-100A、0-500A、0-1000A、0-2000A、0-3000A、0-5000A、0-10000A、0-15000A、0-20000A、0-25000A、0-30000A（可根據要求定制）

●調節方式：模擬無級調節

●調節范圍：電流0-最大值，電壓0-最大值

●輸出顯示：數字電壓、電流表顯示（顯示操作與主體一體化）

●輸出波形：30KHZ直流方波

●輸出接口：標準RS485、4-20MA、0-10V、0-5V可選（訂購時說明）

●操作環境：-15～40℃

●存放溫度；-20～50℃

●控制精度：≤1%

●絕緣電阻：輸入—輸出：≧5MΩ；

●輸入—機殼：≧5MΩ；

●輸出—機殼；≧5MΩ；

●絕緣強度:輸入—輸出：AC1500V,10mA,1分鐘；

●輸入—機殼：AC1000V,10mA,1分鐘

●絕緣等級：B級

●防護等級：IP20

●冷卻系統：風冷式

●運行狀況：工作方式可長期滿負荷連續工作

●保護模式：缺相、過熱、過流、短路、欠壓、過壓保護

●外型尺寸：730*540*1090(MM）（尺寸稍有變化，以實際為準）

●重量：175KG（重量稍有變化，以實際為準）

二、高頻電解電源產品用途

●大功率電解電源適用于電解拋光;

● 鎳、鋁、銅、鋅、鎂、鐵、鉛、錳、鎢等有色金屬冶煉以及黃金、白銀貴金屬冶煉、稀土冶煉和硬質合金、金剛石冶煉；

●電化學工業電解食鹽水生產燒堿、氯氣以及電解制氫氣等電化學化工行業；

●還可用于污水處理—電解污水以及廢水處理。

三、高頻電解電源產品特征

●可靠性強：保證設備安全運行,減少故障發生,保護齊全,隔離及防腐措施合理。

●高穩定性：系統反應速度快,對于網電及負載變化具有極強的適應性,輸出精度可達1%。

●節電效果好：較可控硅整流器可節電15%-30%,對企業降低成本定會發揮重要作用。

●體積小、重量輕：體積與重量為可控硅整流器1/5-1/10,便于規劃、擴建、移動和安裝。

●技術含量高：核心部件采用國際專利技術產品,控制電路采用專有技術,穩壓性能強,提高了工作效率。

高頻開關電源技術特點

1、RDX-PWH系列高頻開關電源是我廠獨創研制成功的高頻開關電源。它與以往工頻可控硅整流器完全不同的工作原理。它是通過輸入高壓交流整流—高壓濾波—高壓高頻調節--低壓高頻整流的方式產生低電壓大電流輸出，其工作原理決定了該電源具有比可控硅整流器更高的變流效率和功率因素，成為眾多客戶的首選電源產品，使用該電源可明顯降低生產成本，提高產品質量，與可控硅電源相比，生產能耗可節省20%-30%為用戶帶來可觀的經濟效益。該電源體積小，重量輕（水冷比風冷更小），安裝使用非常容易，可為用戶節省寶貴的生產空間。

2、本公司電源采用新型技術，針對電源頻率、波形及控制方式深入研發，使其在電鍍過程中大大的降低空隙率，使晶核的形成速度大于成長速度，促使晶核細化；有效的改善結合力，有利于基本與鍍層之間牢固的結合。改善覆蓋能力和分散能力，高的陰極負電位使普通電鍍中鈍化的部位也能沉積，減緩形態復雜零件的突出部位由于沉積離子過度消耗而帶來的“燒焦”“樹枝狀”沉積的缺陷，對于獲得一個給定特性鍍層（如顏色、無孔隙等）的厚度可減少到原來的1/3-1/2，節省原材料。降低鍍層的內應力，改善晶格缺陷、雜質、空洞、瘤子等，容易得到無裂紋的鍍層，減少添加劑；有利于獲得成分穩定的合金鍍層。

3、本公司電源采用全橋移相軟開關控制方式，最大限度的消除開關應力，且采用了市場上最新全橋軟開關控制IC具有自動調節和整定觸發脈沖時參數功能，以達到最佳的IGBT開關時間，使IGBT開關損耗降到最低，同時采用自帶同步整流驅動功能的IC，簡化了同步整流驅動線路，使其工作更加穩定、可靠。

4、本公司電源采用先進的邏輯互鎖控制電路消除脈沖誤觸發，克服了橋臂短路所造成的炸機現象。

5、本公司電源主變壓器初級采用串聯隔直電，增加偏磁自動校正電路，很好的消除了因功率變化造成的偏磁問題。

6、RDX-PWSR系列電源采用國外原裝進口MOS管作為二次側整流器件，利用先進、可靠的專用進口同步整流模塊技術，使得我公司的高頻低壓大電流開關電源在同樣電源情況下比市場上同型普通整流開關電源效率提升12%左右。

高頻開關電源附加功能說明

在購買高頻開關電源時，如需以下功能，請在訂購時特別說明：

1、時間控制功能，掛貨啟動時間或按鈕啟動時間，時間到后報警提示。

2、安培小時計功能，可精確測量你藥水中原料消耗的情況，到達你設定值時會報警提示你添加原料。

3、智能精密溫度控制系統，是你鍍槽溫度達到恒定，讓電鍍效果更好。

4、觸摸屏PLC控制功能，人機界多面工藝遠程接口設置，多段時間控制，使電鍍效果更佳。

5、LG濾波功能，貴金屬電鍍中使用純直流。

6、輸出接口、RS485通訊接口，標準4-20MA接口、0-10V接口等，可選性強，使用方便。

7、本公司可根據客戶要求定制各種特殊功能規格的電源，歡迎來電咨詢！
