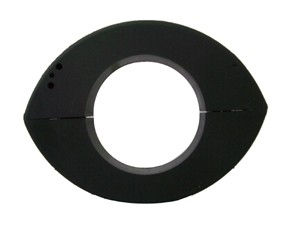

本系列環形開環式互感器，將被測交流電流隔離轉換成同頻同相的交流電壓源信號。具有可靠性高、無需輔助電源、無漂移、線性好、響應快、低價位等特點，該產品特別適用于電力線路不斷電狀態下，電流及其電能的隨時監測。

[主要技術指標]
線性誤差：0.5%；
線性范圍：（2～120）%標稱輸入；
輸入頻響：25Hz～5kHz，特別適合工頻；
輸入阻抗：約為零；
過載能力：30倍標稱輸入值，持續5秒；
隔離耐壓：＞3.0kV DC，1分鐘；
工作溫度：-40℃～+50℃；
儲存溫度：-40℃～+85℃；

[典型接線]
該傳感器輸出可直接與A/D轉換器相接。請注意輸入信號的方向，按產品標簽要求接線時，IG輸出與輸入信號同相，否則兩者相位相差180度。

[安裝使用]
1．?dāng)Q開傳感器兩頭的螺絲，可方便的將傳感器安裝在封閉的電纜線路上。
2．在傳感器背面的方孔內插入三角形支架，拎緊螺釘。
3．在三角形支架的穿線孔內穿入捆扎帶，拉緊，固定在電纜線上。
4．當傳感器輸出有偏差時，可調節傳感器正面上的電位器。
