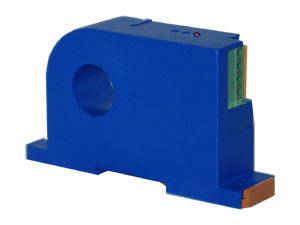

本系列總線式漏電流傳感器采用磁調制隔離原理，測量性能穩定，分辨率高，既可以采用標準DIN卡槽安裝結構，也可以使用螺釘固定安裝，現場應用方便。

[應用]
在電力系統環境中，發電廠和變電站的直流屏是控制系統、信號系統、繼電保護和自動裝置的工作電源，它的可靠性直接影響到電力系統的安全運行，當直流供電系統發生一點接地故障時，應在最短時間內解決。利用漏電流傳感器可實時地檢測各直流回路對地漏電流大小，用漏電流傳感器套穿在各路直流回路的正負出線上，當回路絕緣水平正常時，穿過傳感器的直流電流大小相等，方向相反，即I++I-=0,此時傳感器中合成直流磁場為零；當回路絕緣水平下降到一定范圍或出現接地故障時，此時I++I-≠0，該回路中出現合成直流電流，對應于該回路的傳感器中合成磁場不為零，傳感器輸出信號不為零。因此，通過檢測各路傳感器輸出，來判斷整個直流系統是否出現接地故障。


[主要技術指標]
溫度漂移：1000PPM/℃；
絕緣耐壓：3000VAC，1分鐘；
工作溫度：0～50℃；
平均無故障工作時間：＞3萬小時；
短時過載能力：電流20倍標稱值；
輸出接口及節點數：RS485，64點；
傳輸距離：1200m；
傳輸方式：異步11位，1位起始位，8位數據位，1位奇校驗位，1位停止位；
數據傳輸速率：缺省9600BPS，可選19200BPS，4800BPS，2400BPS；
總線保護功能：可承受400W瞬時脈沖電壓、自動熱關斷和ESD保護；
具有LED工作狀態指示功能；
傳感器具有軟件校正功能；
彈簧端子接線，操作簡單方便，便于現場安裝；
通過撥碼開關進行地址和波特率設定，確保設定可靠和準確。
