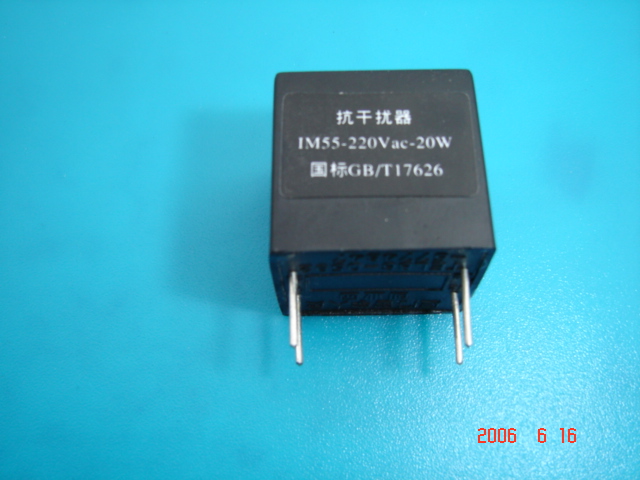

抗電磁干擾器
所屬類別：電源配套分類>>電磁兼容
電子信箱：myh801@163.com
聯系電話：0592-3923851
聯 系 人：毛小姐
更新時間：2012/1/25 13:18:05
它串聯在電源口上，可消除浪涌干擾、脈沖群干擾、射頻場感應的傳導干擾，一器三用，保護單片機、微電腦、電子產品，避免發生誤復位誤停機死機、圖像模糊抖動、通訊失敗、數據丟失、程序篡改、電擊穿等電磁干擾故障，防止快速電老化，使抗擾度達到工控機、PLC機的水平，甚至更高（4級）。
一、特點：它自動捕捉電路中的電磁干擾并轉化成熱量消耗掉，阻止電磁干擾沿闖入微電腦，而不是依靠地線將電磁干擾排泄到大地去。所以，器件抗干擾性能決定于自身電參數，而不決定于接地狀態。器件的“抗擾等級”是確定的。
執行國家標準GB/T 17626，消除傳導性電磁干擾，保護半導體器件避免瞬態干擾電壓沖擊而快速電老化，成倍延長使用壽命，經濟效益大。
二、技術指標
表4-2 常規抗干擾器技術指標
|
|
型號 |
抗脈沖群干擾 電壓/頻率 |
抗浪涌干擾 電壓（線-線） |
抗射頻場感應的傳導干擾電壓/頻率 |
|
交流 |
EMC3-220Vac-10W，16W，25W，40W |
2KV/5KHz |
1KV |
3V/150K～80M Hz |
|
EMC4-220Vac-10W，16W，25W，40W |
3KV/2.5KHz |
2KV |
10V/150K～80M Hz | |
|
直流 |
EMC3-5Vdc-0.1A，0.25A，0.4A，0.63A |
2KV/5KHz |
1KV |
3V/150K～80M Hz |
|
EMC3-12Vdc-0.1A，0.25A，0.4A，0.63A | ||||
|
EMC3-24Vdc-0.1A，0.25A，0.4A，0.63A | ||||
|
EMC4-5Vdc-0.1A，0.25A，0.4A，0.63A |
3KV/2.5KHz |
2KV |
10V/150K～80M Hz | |
|
EMC4-12Vdc-0.1A，0.25A，0.4A，0.63A | ||||
|
EMC4-24Vdc-0.1A，0.25A，0.4A，0.63A |
三、選型
|
型號 |
等級 |
品別 |
適應環境 |
應用 |
|
EMC3 |
3級 |
工業品 |
典型的工業環境 |
達到PLC、工控機水平。 |
|
EMC4 |
4級 |
優等品 |
嚴酷的工業環境 |
電力、航空、銀行等重要產品。 |
四、安裝尺寸
表4-3 小型抗干擾器安裝尺寸
|
引腳直徑，mm |
引腳間距，mm |
外形尺寸mm |
典型應用電路 | ||
|
|
輸入端11、21 |
輸出端12、22 |
22*22*22 |
||
|
交流 |
0.8 |
0.8 | |||
|
直流 |
1.0 |
0.8 | |||
