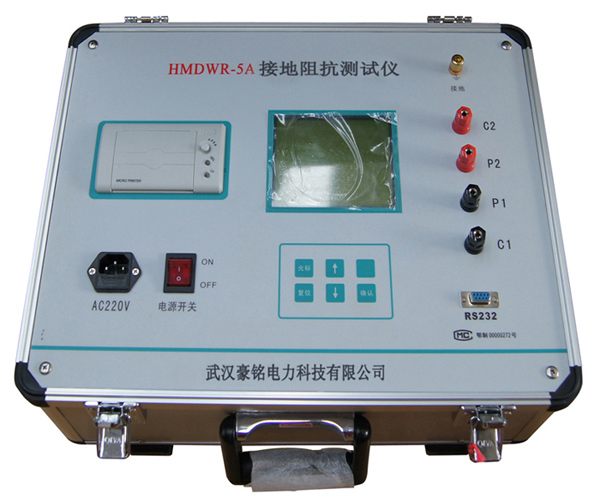

HMDWR系列大型地網接地電阻測試儀

主要用途：測試大型地網的接地電阻。

一、性能特點

1、測量的工頻等效性好。測試電流波形為正弦波，頻率與工頻之差僅為5Hz，使用45Hz和55Hz兩種頻率進行測量。

2、抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。20V工頻干擾電壓帶來的誤差僅為0.002Ω。

3、精度高。可用來測量接地阻抗很小的大型地網。

4、功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。

5、可測量現場干擾，方便用戶估計測量誤差。

6、具備斷線報警功能，避免了錯誤測量。

7、操作簡單。全中文菜單式操作，直接顯示出測量結果。

8、可保存50組測量數據，且自帶微型打印機可現場打印測量結果。

9、布線勞動量小，無需大電流線。

10、本儀器體積小、重量輕，方便攜帶。

二、技術指標

1、阻抗測量范圍：0～200Ω

2、分辨率：0.001Ω

3、測量誤差：±（讀數×1％+0.002Ω）

4、抗地電壓干擾能力：20V工頻干擾電壓帶來的誤差不大于0.002Ω（測試電流不小于2A時）

5、測試電流波形：正弦波

6、測試電流頻率：45Hz、55Hz雙頻

7、最大輸出電流：0.4A,1A,3A,5A

8、最大輸出電壓：100V

9、測量線要求： 電流線銅芯截面積≥1.0mm²

電壓線銅芯截面積≥0.2mm²

10、供電電源：AC220V±10％，50Hz

11、使用環境：溫度：-10℃～40℃；相對濕度：<90%

12、外形尺寸：440×350×310

13、儀器重量：9.0kg
