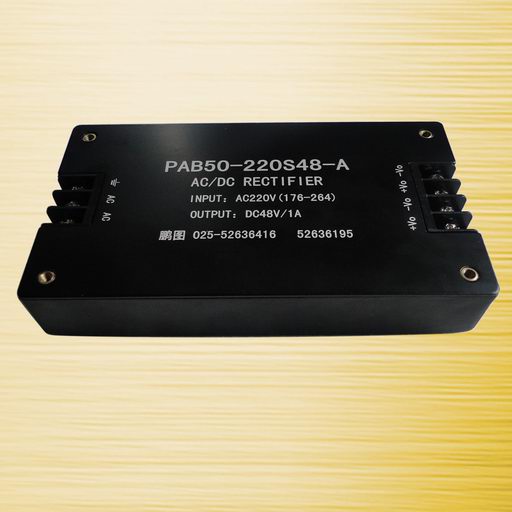

開關電源模塊是國外高新技術開發生產的開關型穩壓電源系列，此系列的模塊開關電源產品具有各種保護功能及完美的輸出恒流特性,南京鵬圖公司生產的開關電源模塊廣泛應用于自動化控制領域，如：電力電子、軍工、科研、工控設備、通訊設備、儀器儀表行業。

開關電源模塊的特性：

1.寬電壓輸入范圍

2.輸入寬頻濾波噪音

3.輸入浪涌電流抑制電路

4.符合UL1950，IEC950安全規程

5.外形設計美觀

6.接線端子出線方式

7.安裝方便

8.快速動態響應

開關電源模塊的輸入特性：

電壓范圍：220VAC（額定值）176-264VAC

反壓保護：應用時外接熔絲

開關電源模塊的輸出特性：

電壓精度：±1%

電壓調整率（主路）：±0.2%

負載調整率（主路）：±0.4%

溫度變化率：±0.01%/℃

電流限制點：120%（Typ）

響應速度：400µs

交叉調節率（主路30%-100%，副路80%負載）：±3%

輸出電流：2-6A任選

輸出電壓：1.8-48V

輸出功率：30-75W

開關電源模塊的一般特性：

工作頻率：160-200KHz

隔離電阻：200MΩ

MTBF：＞500000h

絕緣強度：

輸入-輸出：  ＞1500VAC/1min(漏電流＜5mA＝)

輸入-外殼    ＞1500VAC/1min(漏電流＜5mA＝)

輸出-外殼    ＞500VDC/1min

環境特性：工作殼溫：（工業級）-25-+85℃

                   （軍 Ⅰ ）-40-+85℃

                   （軍 Ⅱ ）-55-+85℃

              存儲溫度：（工業級）-45-+105℃

                   （軍  品）：-55-+105℃

    南京鵬圖公司生產的這款系列的開關電源模塊產品，可直接利用外殼散熱的裝配方式。若用戶系統中空間較小，可直接利用外殼散熱，因模塊直接利用外殼散熱，所以一定要保證無間隙裝配！
