欠壓保護器  概述 ：

JL-400欠壓保護器  是為傳統的模擬電子式相序保護器更新換代而專門設計的三相四線制的電源保護裝置。是一種多功能三相電源系統或三相用電設備的監測和保護儀器。采用集成度高的微處理器，使裝置具有簡潔，精巧，使用方便，抗干擾能力強，高可靠性的特點。本產品集三相電壓顯示、過電壓保護、欠電壓保護、斷相保護、三相電壓不平衡保護、錯相保護、零線斷線保護于一體。顯示采用高清晰超寬溫中文液晶屏幕，具有功能齊全，性能穩定，顯示直觀、操作簡便的特點。

JL-400欠壓保護器  適用于柜內安裝的配電系統保護，如：配電柜、配電箱、電控箱、機床等設備。可以替代西門子、施耐德、佳樂和歐姆龍等同類產品。不但具有優越的性能，更具有超高的性價比。

欠壓保護器  功能特點：

高精度：采用功能強大的微處理器芯片，尤其采用交流采樣技術，電壓測量精度為±1%，能分別顯示三相電源相電壓值，相當于三相數字電壓表的功能。

寬電源頻率：能適用于45～65HZ，保證全球通用（不能使用于變頻器輸出回路）。

寬電源電壓：能適用于相電壓150～300V（線電壓260～520V），使欠壓保護器  的規格大為減少，便于用戶選用，同時可減少大量的備件資金。

高可靠：采用獨特的三相電源供電技術，即使在極低電壓、甚至在缺相情況下，也能保證保護、報警、顯示的功能正常工作。

零線斷線保護：采用獨創的技術方案，雙重保護危害極大的零線斷線故障。

獨立的常開、常閉輸出：采用大功率雙組觸點繼電器，可獨立控制不同電壓等級的設備，應用更加廣泛。

直觀顯示：采用專用寬溫度高清晰中文液晶顯示，正常工作時顯示三相電源相電壓值；故障時直接用中文顯示故障原因，并且可同時提示哪一相故障，以及故障時的電壓值，非常直觀，便于迅速確定故障原因及部位。

故障記錄：采用非易失存儲技術，當發生過壓、欠壓、缺相、不平衡、相序故障時記錄故障，即使本產品完全斷電也能記憶故障信息，方便故障查詢，可記憶最近三次故障信息。

安裝方便：底座采用導軌式另設兩個M4螺孔結構，可HT35導軌安裝，也可用M4螺釘固定，兩種安裝方式，更加靈活方便。

欠壓保護器  工作原理：

相序監測：當欠壓保護器  通電時，如果相序正確并且所有三相帶電，繼電器吸合。

過壓和欠壓檢測：在正常工作條件下，欠壓保護器  通電，如果三個線電壓中其中有一個線電壓超出監測范圍，輸出繼電器延時釋放，顯示過壓或欠壓故障信息。延時期間，故障信息閃爍；輸出繼電器釋放后，故障信息長亮。當電壓返回額定值，繼電器根據滯后值10V重新吸合并且過壓或欠壓故障信息消失。設置按鍵可以進0.1s到25s的可延時調整。為了檢測過壓或欠壓的持續時間必須大于測量周期(80ms)。

缺相檢測：當缺相故障時，繼電器斷電。正常工作（無故障）時繼電器吸合。當缺相時立即斷電。

不平衡檢測：在正常工作條件下，輸出繼電器吸合。當出現不平衡故障時，經過設定的延時動作時間后。輸出繼電器釋放，屏幕顯示不平衡故障。

欠壓保護器  技術參數：

輸入電源：三相四線。

電源電壓范圍：相電壓150～300V AC 50HZ。

電壓測量范圍：相電壓150～300V AC。

顯示：超寬溫中文液晶顯示。

輸出形式：獨立的常開、常閉輸出。

輸出負載能力：電阻性負載: 5A/250V AC, 5A/30V DC；電感性負載: 1.5A/250V AC, 1.5A/30V DC。

輸出觸點機械壽命：>100,000次。

額定消耗功率：3VA。

測量誤差：滿刻度時小于0.5%。

外形尺寸：長64×寬45 ×高53 mm。

工作環境：溫度-25℃～65℃,濕度<85%，無凝露。

故障記憶：三次

購欠壓保護器  時請寫明產品型號、電流規格、數量，并詳告收件人單位、地址、郵編、聯系人及電話。

欠壓保護器  參數設置

欠壓保護器  外形及安裝尺寸圖

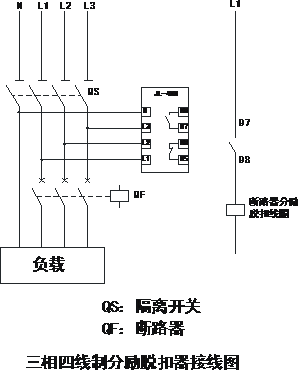

欠壓保護器  接線圖
