JL-200系列微電腦電機智能保護器|電動機智能保護器是我公司在多年研制電機智能保護器|電動機智能保護器產品的基礎上開發出的新一代高科技產品。JL-200電機智能保護器|電動機智能保護器以微電腦控制器（MCU）為核心元件，通過高精度CT檢測電流，電機智能保護器|電動機智能保護器具有自動線性修正功能，在寬電流范圍內仍具有較高的測量精度、過載保護、短路保護、堵轉保護、欠載保護、缺相保護、三相電流不平衡保護、過壓保護、欠壓保護、相序保護等具有可靠的保護作用；并可實現報警和事件記錄。本產品具有性價比高、功能齊全工作穩定可靠、精度高、保護動作準確、安裝、參數設定簡單方便等特點。可廣泛適用于機械、冶金、建材、化工、紡織行業等工業三相電動機及其它電器的保護與監測。
  JL-200系列微電腦電機智能保護器|電動機智能保護器產品主要特點>>>
  JL-200電機智能保護器|電動機智能保護器系統采用寬溫、低功耗工業級芯片，更適合于工業現場使用。
  JL-200電機智能保護器|電動機智能保護器軟件、硬件及電磁兼容性三個方面協同設計，產品具有很強的抗干擾能力和很高的可靠性，特別適合于工業現場使用。
  JL-200電機智能保護器|電動機智能保護器軟件設置傳感器變比，用戶可直接查看一次回路的電力參數，使得采樣數據更直觀。
  JL-200電機智能保護器|電動機智能保護器采用交流同步采樣和先進的數字信號處理算法，實現了實時數據處理和高精密性，有著卓越的可靠性，具有響應速度快、測量準確、精度高，事件記錄等優點。
  JL-200電機智能保護器|電動機智能保護器裝置具有自學習過程，能自動檢測電機起動過程與時間，生成起動曲線，優化保護參數等。
  JL-200電機智能保護器|電動機智能保護器事件記錄功能：當保護動作時，記錄保護類型、采樣電流等參數，形成事件追憶數據，在失電情況下可長久保存，便于事后分析。
  JL-200電機智能保護器|電動機智能保護器采用模塊化設計結構，產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制線路的可靠性和自動化水平。
  JL-200電機智能保護器|電動機智能保護器結構緊湊、華麗、精湛?jī)?yōu)美的外觀和卓越的設計體現了高雅、精致、緊湊的產品。
  JL-200電機智能保護器|電動機智能保護器完善的事故記錄及自檢功能，友好的人機界面,所有測量值和參數、保護信息等由面板液晶顯示器實時顯示。

  JL-200系列微電腦電機智能保護器|電動機智能保護器技術參數>>>
  JL-200電機智能保護器|電動機智能保護器功能
● 過載保護 ● 欠載保護 ● 堵轉保護 ● 阻塞保護 ● 溫度保護 ● 相序保護 ● 欠壓保護 ● 過壓保護 ● 起動超時保護 ● 斷相保護 ● 不平衡保護
  JL-200電機智能保護器|電動機智能保護器規格：直接接線：1A(0.2A～1A)；5A(1A～5A)；20A(4A～20A)；40A(8A～40A)；
  JL-200電機智能保護器|電動機智能保護器采用外置電流互感器：（需另配置標準5A電流互感器）100A(20A～100A)；150A(30A～150A)；200A（40A～200A)；300A(60A～300A)；400A(80A～400A)；500A(100A～500A)；600A(120A～600A)；800A(160A～800A):

  JL-200系列微電腦電機智能保護器|電動機智能保護器正常使用條件>>>
  電機智能保護器|電動機智能保護器適用主回路電壓：AC380V，45～65Hz。
  電機智能保護器|電動機智能保護器工作電源電壓： AC220V±20%。
  電機智能保護器|電動機智能保護器觸點容量：電阻性負載: 5A/250V AC, 5A/30V DC電感性負載: 1.5A/250V AC, 1.5A/30V DC。
  電機智能保護器|電動機智能保護器輸出形式：獨立的常開、常閉輸出。
  電機智能保護器|電動機智能保護器安裝方式：HT35導軌安裝。
  電機智能保護器|電動機智能保護器外型尺寸：62mm（深） × 54mm（寬） × 71mm（高）。
  電機智能保護器|電動機智能保護器環境溫度：-30～80℃。
  電機智能保護器|電動機智能保護器環境條件：無劇烈振動、沖擊；無足以腐蝕金屬和破壞絕緣的氣體。
  JL-200系列微電腦電機智能保護器|電動機智能保護器使用說明>>>
  JL-200電機智能保護器|電動機智能保護器銨鈕設置，三個按鈕
         ◎           ▼          ▲
      設置/復位鍵     置數鍵      置數鍵
  電機智能保護器|電動機智能保護器停機狀態時可設置參數，運行狀態時，按設置鍵可查詢相應的設置項目及參數。
  電機智能保護器|電動機智能保護器停機時，按設置按鈕，設置字符亮，同時相應設置項目的字符也點亮。
  電機智能保護器|電動機智能保護器設置項目?jī)?nèi)容
    1、JL-200電機智能保護器|電動機智能保護器額定電流值
    2、JL-200電機智能保護器|電動機智能保護器動作特性曲線
    3、JL-200電機智能保護器|電動機智能保護器欠電流
    4、JL-200電機智能保護器|電動機智能保護器相序
    5、JL-200電機智能保護器|電動機智能保護器過電壓
    6、JL-200電機智能保護器|電動機智能保護器欠電壓
    7、JL-200電機智能保護器|電動機智能保護器復位方式
  JL-200系列微電腦電機智能保護器|電動機智能保護器設置步驟：
   1、電機智能保護器|電動機智能保護器通電后，電機智能保護器|電動機智能保護器數字窗口顯示000。
   2、長按電機智能保護器|電動機智能保護器【設置】鍵5秒，進入設置模式（電機靜止?fàn)顟B(tài)，電流為0時，能進入設置狀態；電機運行時，電流不為0，不能進入設置狀態，但可查詢?cè)O(shè)置內容）。同時【設置】【過載】字符點亮，進入電流設置，按【△】 【▽】鍵，設置電流值，長按【△】能連發，按一下【△】進一位，按【▽】一下降一位。設置電流值后，按【設置】鍵，保存設置值，并跳到下一設置項目。

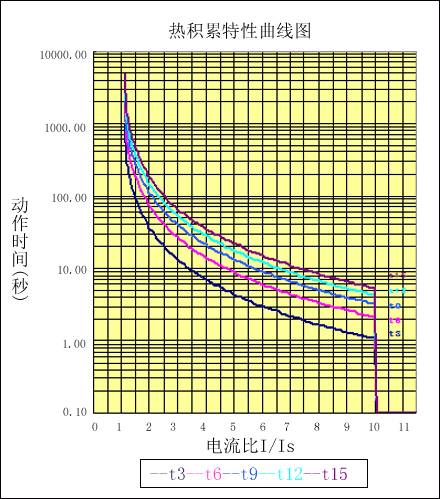

   3、【設置】【堵轉】字符點亮，設置電機堵轉允許時間（同時也設定了動作曲線），根據電機的動作特性，按【△】【▽】鍵，選擇相應的動作曲線（3、6、9、12、15）。選擇好動作曲線后，按【設置】鍵，保存設置值，并跳到下一設置項目。
   4、【設置】【欠載】字符點亮，設置電機欠載電流百分比，按【△】【▽】鍵，設定相應的欠載電流與額定電流百分比。按【設置】鍵，保存設置值，并跳到下一設置項目。
   5、【設置】【相序】字符點亮，設置電機相序保護功能開啟（ON）還是關閉（OFF）。按【設置】鍵，保存設置值，并跳到下一設置項目。
   6、【設置】【過壓】字符點亮，按【△】【▽】鍵，設置過壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。
   7、【設置】【欠壓】字符點亮，按【△】【▽】鍵，設置欠壓值，按【設置】鍵，保存設置值，并跳到下一設置項目。
   8、只有【設置】字符點亮，進入“復位方式”選擇，按【△】【▽】鍵，選擇【AU】（自動復位），【HU】（手動復位）
   9、按【設置】鍵，保存設置值，并跳到下一設置項目。顯示【設置】數字窗顯示End，表示電機智能保護器|電動機智能保護器設置完畢。
   10、按【設置】，保存設置內容，退出JL-200電機智能保護器|電動機智能保護器設置狀態。
  JL-200系列微電腦電機智能保護器|電動機智能保護器備注：
   ※1、電機智能保護器|電動機智能保護器在設置過程中，如果改變了某個參數，在20秒內不繼續按【設置】鍵，參數不保存，自動退回待機狀態。
   ※2、電機智能保護器|電動機智能保護器進入設置狀態時，保護內的繼電器會自動釋放，保護器退出保護狀態，有效防止在設置狀態時對電動機的誤操作。
   ※3、電機因保護而脫扣后，電機智能保護器|電動機智能保護器會顯示是什么類型的故障，并記錄該類故障相關參數在動作時的一組瞬時值，用戶可根據這一組數據方便的分析故障原因，確保一個安全穩定的生產環境。
