一、概述

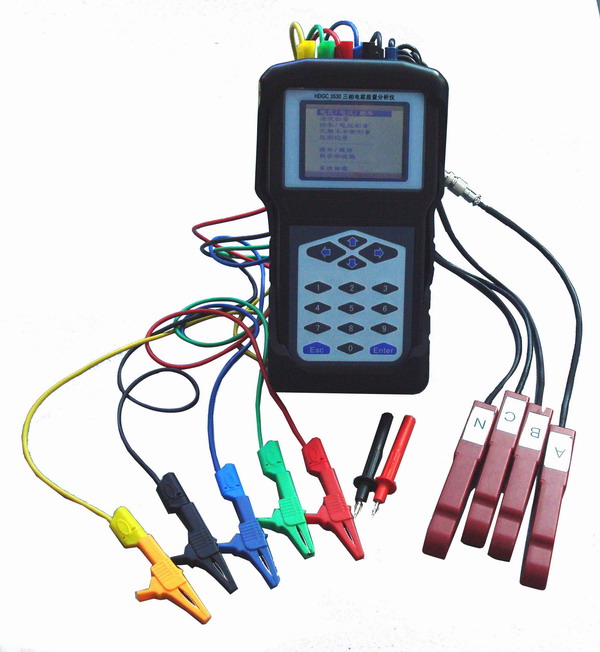

      HDGC3530三相電能質量分析儀是參照《GB/T14549-93電能質量公用電網諧波國標》IEC 61000-4-31 A 級標準而設計制造的，是對電網運行質量進行檢測及分析的專用手持式產品儀表。可以提供電力運行中的諧波分析及功率品質等數據分析，同時能夠?qū)Υ笮陀秒娫O(shè)備在起動或停止的過程中對電網的沖擊進行全程監測。同時配備了大容量的存儲器，能夠?qū)﹄娋W(wǎng)運行進行長期的數據采集檢測，同時配備PC應用軟件，把采集的數據上傳至計算機，便于進行各種分析。

二、功能

基本測量功能：

測量電壓、電流、頻率，并記錄其變化趨勢。

諧波測量功能：

可測量三相四線(三電壓、四電流)的1~50次諧波，及其總諧波失真。并記錄其中某一次諧波的變化趨勢。

功率測量功能：

可測量三相四線電系統的三相有功功率、視在功率、無功功率、功率因數等，并記錄三相有功功率的變化趨勢。

不平衡測量功能：

可測量三相四線電系統的不平衡度，并記錄其變化趨勢。

監測記錄功能：

監測記錄功能可對三相四線電系統的三相電壓、三相電流、零線電流（總諧波、1~25次諧波）、電流諧波（總諧波、1~25次諧波）、三相不平衡、有功功率、功率因數等參數進行長時間測量記錄。

數字示波器功能：

可檢測三相四線電系統的電壓和電流波形變化情況，并可記錄下某一時刻的電壓或電流波形。

三、設計特點

體積小、重量輕攜帶方便

高性能鋰電池長時間供電

完全的三相排障工具: 測量每個電力系統的實際參數：電壓,電流,頻率,功率,功率消耗(能量), 不平衡和閃變，諧波和間諧波，捕捉象驟升驟降這些事件，瞬變、中斷和快速電壓變化。

四、典型應用

①     前端排障：利用屏幕顯示快速診斷故障，使系統恢復正常工作

②     預測性維護：在發生停工之前檢測并預防電能質量問題

③     服務質量：在用戶引入線處檢查電能質量

④     長時間分析：檢測難以發現或間歇性的故障

⑤     負載研究：增加負荷之前檢查電氣系統的容量

⑥     能量評估：在改造前后對能耗進行量化評估，以證明節省設備的效果

五、技術指標

六、測量功能指標
