微型SMD貼片電感是專門為當今的高頻應用而設計的.
瓷芯結構可產生最高的自共振頻率和優良Q值.
這種無磁電感還可確保最優的熱穩定性可預測性,和整批一致性.
磁芯電感擁有低直流電阻和高額定電流,電感值從1.2到10uH

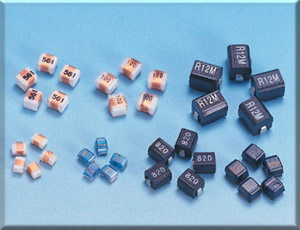

微型 SMD 表面安裝貼片電感
SMDCH 0603/0805/1008/1210 型

形狀和尺寸:(單位 mm)　　

特徵:　　
• 微型SMD貼片電感是專門為當今的高頻應用而設計的.
• 瓷芯結構可產生最高的自共振頻率和優良Q值.
• 這種無磁電感還可確保最優的熱穩定性可預測性,和整批一致性.
• 磁芯電感擁有低直流電阻和高額定電流,電感值從1.2到10uH.
料號說明 :　　

1. 產品類型:表面安裝電感.
2. 材質:
o CH : 瓷芯
o F: 鐵氧芯
3. 端子:
o G : 鍍金
o S : 鍍銀(僅限於SMDFSR型)
4. 包裝方式 : R: 卷帶包裝.
5. 型號 : 1008 型: L=0.1英寸 W=0.08英寸.
6. 電感值:47N 表示 47 nH.
7. 公差 : G:+2%; J:+5%; K:+10%; M:+20%.
電感值和額定電流范圍:
• SMDCHGR0603    1.6~270nH        0.7~0.17A
• SMDCHGR0805    2.2~820nH        0.6~0.18A
• SMDCHGR1008    10~10000nH    1.0~0.16A
• SMDFSR1008        1.2~10.0nH      0.65~0.30A
• SMDCHGR1210    10~4700nH      1.0~0.23A
• 測試設備:
L&Q&SRF : HP4291B 阻抗分析儀及HP16193A 測試夾.
DCR : 毫歐表.
• 電氣特性於25oC測試.
特性 :　　
• 額定電流 :基於溫升不超過 15oC.
• 工作溫度 :
o -40oC 至 125oC (瓷芯)
o -40oC 至 85oC (鐵芯)
應用 :　　
• 尋呼機, 無線電話.
• 高頻通訊產品.
• GPS(全球定位系統).
