36-72V/48V轉24V 超寬壓高效率開關型DC-DC
產品詳情
|
產品特性
n 開關型、效率高達95%
n 9-72VDC的輸入范圍
n 引腳兼容傳統78xx系列
n 無需外加散熱片
n 短路保護,過熱保護
n 低紋波、噪聲
n 滿足UL94-V0要求
n MTBF>200萬小時
n 工作溫度：-40℃～+85℃
產品概述
TEN-POWER的LM78Hxx-500系列是超小型、高效率的開關型三端穩壓器，具有超寬輸入范圍，可直接替代傳統78XX系列三端線性穩壓器。它效率高、發熱低，使用時無需散熱片。廣泛應用于汽車電子供電，工業電能表等電壓波動范圍大的負載點(POL)供電領域。
|
產品型號一覽表 |
|
型號 |
輸入電壓（V） |
輸出 |
效率%
（滿載時） |
|
標稱 |
Min |
Max |
電壓（VDC） |
電流（mA） |
Min
Vin |
Max
Vin |
|
LM78H03-500 |
48V |
9 |
72 |
3.3 |
500 |
82 |
75 |
|
LM78H05-500 |
9 |
72 |
5.0 |
500 |
87 |
81 |
|
LM78H06-500 |
9 |
72 |
6.5 |
500 |
91 |
84 |
|
LM78H09-500 |
14 |
72 |
9.0 |
500 |
92 |
86 |
|
LM78H12-500 |
17 |
72 |
12 |
500 |
93 |
89 |
|
LM78H15-500 |
20 |
72 |
15 |
500 |
94 |
90 |
|

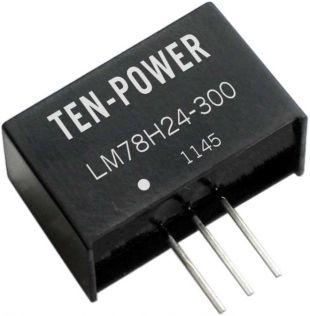

LM78H24-300 |
36 |
72 |
24 |
300 |
95 |
91 |
|
輸出特性表 |
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
輸出電壓精度 |
100%的負載，輸入電壓范圍 |
|
±2 |
±3 |
% |
|
線性調節率 |
輸入電壓從最低電壓到最高電壓，滿載 |
|
±0.4 |
±1.0 |
|
負載調整率 |
從10%的負載到100%的負載 |
|
±0.3 |
±0.6 |
|
紋波+噪聲 |
20MHz帶寬，10%的負載到100%的負載 |
|
25 |
60 |
mVp-p |
|
短路保護 |
|
可持續，自恢復 |
|
過熱保護 |
|
|
160 |
|
℃ |
|
輸出限制電流 |
|
|
700 |
1200 |
mA |
|
開關頻率 |
100%負載，輸入電壓范圍 |
120 |
-- |
800 |
KHz |
|
動態負載穩定性 |
100%到10%負載 |
|
|
±100 |
mV |
|
1.0 |
1.5 |
ms |
|
靜態電流 |
輸入電壓范圍 |
|
1 |
5 |
mA |
|
溫度系數 |
|
|
|
±0.015 |
%/℃ |
|
最大容性負載 |
|
|
|
100 |
μF |
|
一般特性表 |
|
項目 |
工作條件 |
Min |
Type |
Max |
單位 |
|
存儲濕度 |
|
|
|
95 |
% |
|
工作溫度 |
溫度≥70℃后要降額使用 |
-40 |
|
85 |
℃ |
|
存儲溫度 |
|
-55 |
|
125 |
|
工作時外殼溫度 |
|
|
|
100 |
|
引腳耐焊接溫度 |
焊點距離外殼邊沿1.5mm，10秒 |
|
|
300 |
|
冷卻方式 |
|
自然空冷 |
|
外殼材料 |
|
阻燃耐熱塑料（UL94-V0） | 更多產品數據參數請登陸我司網站下載相關手冊或來電咨詢。 | | | | |
