一、產品應用：

1．35kV，240平方毫米交聯電纜1000m，電容量≤0.176μF，試驗電壓52kV。

2．10kV，240平方毫米交聯電纜2000m，電容量≤0.68μF，試驗電壓22kV。

3．35kV及以下開關，變壓器，互感器等電力設備交流耐壓試驗。試驗電壓不超過100kV。

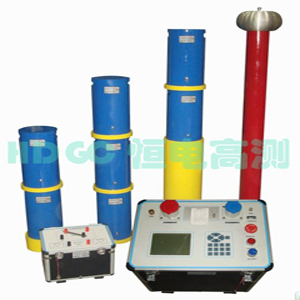

二、設備組成：

（一）配置設備一覽表

（二）設備附件及相關資料一覽表

三、裝置容量的確定

1．35kV/240mm²電纜1km，電容量≤0.176μF，試驗頻率為30-300Hz,試驗電壓52kV。

試驗電流 I=2πfCU_試 =2π×30×0.19×10^-6×52×10³=1.72A

對應電抗器電感量 L=1/ω²C=148H,

設計四臺電抗器，單節電抗器為27kVA/27kV/148H

2．10kV/300mm²電纜2km，電容量≤0.68μF，試驗頻率為30-300Hz,試驗電壓22kV。

使用電抗器四節并聯，此時電感量為L=148/4=37H

試驗頻率f=1/2π√LC=1/(2×3.14×√37×0.68×10^-6)=27.6Hz。

試驗電流 I=2πfCU_試 =2π×30×0.68×10^-6×22×10³=2.76A

結論：裝置容量定為108kVA/108kV，27kV，分四節電抗器，電抗器單節為27kVA/27kV/1A/148H通過組合使用能滿足上述被試品的試驗要求。

四、技術要求

一）、特點及主要功能

1)     內部由嵌入式觸摸屏控制,操作功能得到優化,操作簡單

2)     自動掃頻,尋找諧振點.頻率范圍20-300Hz,可手動設置掃頻范圍,掃頻最大耗時1.5分鐘(全頻掃). 頻率分辨率0.01Hz

3)     自動試驗,用戶可設置試驗程序,系統自動按設置的程序完成試驗過程

4)     自動試驗時,自動跟蹤系統的諧振狀態,當諧振狀態發生變化,超過設置的區域時,系統自動跟蹤諧振點.在整個過程中保證系統工作在最優出力狀態，調頻時繪制頻率電壓曲線。

5)     耐壓時自動跟蹤電壓,電壓正常波動時自動調整電壓到目標電壓,由用戶根據試驗情況進行操作

6)     全壓輸出保護：在調壓過程中，嚴格保證變頻電源不會全電壓輸出

7)     軟件經過嚴格模擬運行檢驗，運行安全、穩定、可靠

8)     自動保存試驗數據,數據查詢功能,根據查詢條件查詢以往的試驗數據；

9)     液晶顯示屏可顯示電源電壓和電流；高壓輸出的頻率、電壓、電流

10)  保護功能：具有斷電、過流、過壓及閃絡保護功能；

a)      過電壓保護：可人工設定過電壓保護值；當整套裝置的輸出電壓達到保護整定值時，自動切除整套裝置

b)     過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

c)      擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿

d)     斷電保護：試驗電源斷電后，裝置能快速保護

11)  變頻電源內部結構及其各元器件在經過正常的公路、鐵路運輸后，相互位置不變，不損壞，緊固件不松動

12)  外觀及操作界面充分采用人性化設計，美觀大方，操作簡便

二）、主要技術指標

1.  測試項目

裝置容量定為108kVA/108kV，54kV，108kV;分四節電抗器，電抗器單節為27kVA/27kV/1A/108H通過組合使用能滿足上述被試品的試驗要求。

2.  主要技術參數

1.      額定容量：108kVA；

2.      輸入電源：?jiǎn)蜗?/SPAN>380V電壓，頻率為50Hz；

3.      額定電壓：54kV；27kV

4.      額定電流：1A；2A；4A

5.      工作頻率：30-300Hz；

6.      波形畸變率：輸出電壓波形畸變率≤1%；

7.      工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；

8.      溫    升：額定負載下連續運行60min后溫升≤65K；

9.      品質因素：裝置自身Q≥30(f=45Hz)；

10.   保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.   測量精度：系統有效值0.5級；

3、配置及說明

1.      激勵變壓器HDJL-6kVA/1 kV/3kV/0.4kV       1臺

l  額定容量：6kVA；

l  輸入電壓：380V，單相；

l  輸出電壓：1kV；3kV

l  結    構：干式；

l  重    量：約26kg；

2.      變頻電源HDXZ-6kW/380V                         1臺

1)    額定輸出容量：6kW

2)    工作電源：380±10%V（單相），工頻

3)    輸出電壓：0 –400V，單相，

4)    額定輸入電流：15A

5)    額定輸出電流：15A

6)    輸 出 波 形：正弦波

7)    電壓分辨率： 0.01kV

8)    電壓測量精度：0.5%

9)    頻率調節范圍：30 – 300Hz

10) 頻率調節分辨率：≤0.1Hz

11) 頻率穩定度：    0.1%

12) 運 行 時 間：額定容量下連續60min

13) 額定容量下連續運行60min元器件最高溫度≤65K;

14) 噪 聲 水 平：≤50dB

15) 重量約18kg；

3.      高壓電抗器 HDDK-27kVA/27kV                  4節

a)      額定容量：27kVA;

b)     額定電壓：27kV；

c)      額定電流：1A；

d)     電 感 量：108H/單節；

e)     品質因素：Q≥50 (f=45Hz)；

f)      結    構：干式；

g)     重    量：約30kg；

4.      電容分壓器HDFR-300 kV -1000 pF                1套

l  額定電壓：100kV

l  高壓電容量：1000pF

l  介質損耗：tgσ≤0.5%；

l  分 壓 比：1000：1

l  測量精度：有效值1.5級;

l  重    量：約7kg；
