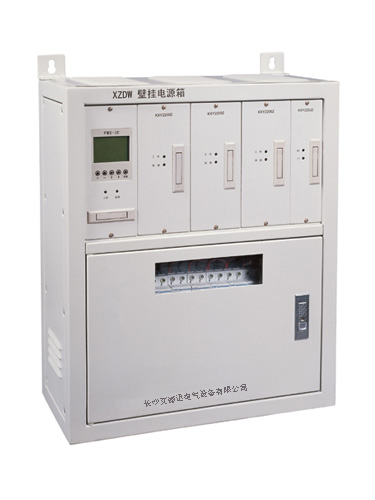

壁掛式電力電源是我公司專為小容量系統而設計；適合小型開關站、小型用戶變電站、智能化開閉所、智能箱式變電站、環網柜、智能大廈配電等負荷開關和直流操作機構的分閘、合閘、保護、控制用直流電源，也可用于小型電站及配電房的應急照明。

產品特點 產品主要技術參數

* 適合構成38AH/220V、65AH/110V以下小系統；
* 采用模塊式結構，系統由交流配電、直流饋電、整流模塊、降壓單元、監控單元、電池單元及閃光裝置等組成，更換方便；
* 模塊、監控單元和降壓單元均采用帶電熱插拔結構，安裝、維護方便快捷；
* 可安裝3個2.0A/220V、4A/110V自然冷模塊；
* 降壓單元具有自動硅鏈降壓功能，最大電流2A(220V),4A(110V)，沖擊電流30A/0.5S；
* 監控器采用LCD顯示,漢字菜單,按鍵操作,可實現系統參數設置、系統工作參數顯示、系統故障指示和系統參數校準；
* 監控單元具有對電池自動管理的功能；
* 提供RS232和RS485兩種通訊接口，RTU、CDT、MODBUS三種通訊規約選擇，可與電站自動化系統連接；
* 監控器可實現電池電壓、控母電壓、控母電流、電池充放電電流、模塊狀態檢測；模塊故障、母線電壓越限、主路交流失電、母線絕緣故障實時報警；
* 配電單元提供2路交流輸入（可選擇一路PT供電）、1路電池輸入、多路饋電輸出；2路交流輸入自動換；
* PT供電時系統自動限制輸出功率。
* 交流輸入電壓：220V±20%
* PT供電電壓：100V±10%
* 電網頻率：50Hz±10%
* 功率因數：≥0.85
* 輸出電壓范圍：90V-140V連續可調（對于110V系統）
* 180V-280V連續可調（對于220V系統）
* 輸出限流：0.2A-2.2A（220V單模塊）, 0.2A-4.2A（110V單模塊）
* 穩壓精度：≤±0.5%
* 穩流精度：≤±0.5%
* 紋波系數：≤±0.1%
* 均流度：≤5%
* 效率：≥90%
* 輸出過壓保護：280V±2V（220V），140V±2V（110V）
* 降壓模塊:2A(220V),4A(110V)
* 絕緣電阻：≥10MΩ
* 絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧、無閃絡
* 工作環境相對濕度：≤90%
* 工作環境溫度：-5℃~45℃
* 可聞噪音：≤55dB
* 外形尺寸：（1）400（高）×450（寬）×236（深）
（2）600（高）×800（寬）×260（深）
（3）482（高）×800（寬）×260（深）
