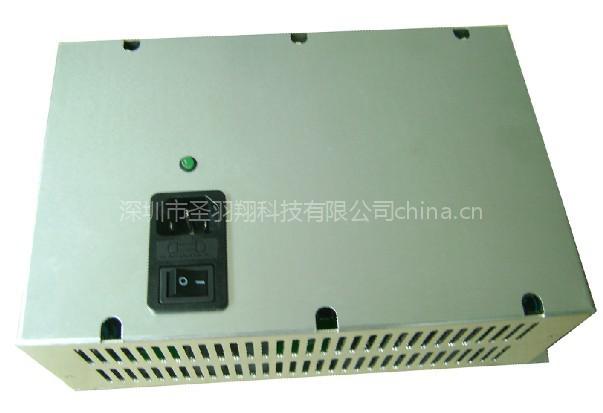

本電源為AC-DC大功率直放站通訊電源，輸入電壓165-280Vac和90-280Vac兩款，電源輸入部分具有功率因素較正功能，PF值達0.99@220Vac； 輸出27V/20A、12V/3A、9V/3A，總輸出功率603W，自然傳導散熱；電源主功率部分采用先進的諧振技術，轉換效率高，整機效率達90%@220Vac，電磁干擾小；電源具有完善的保護功能：電源輸入端設有防雷保護功能；每組輸出具有輸出過壓保護、輸出過流保護、輸出短路保護功能，輸入部分還具有輸入欠壓保護功能；電源功能齊全，電路簡潔，功耗小，采用優良的導熱方式，發熱量低，有效的提高了電源使用壽命，使電源可靠性更高； 電源嚴格按安規要求設計，符合通訊類產品安規相關要求。體

積：長×寬×高= 235×150×85(±0.5)

輸入特性
額定輸入電壓    200-240Vac/100-240Vac
輸入電壓范圍    150－280Vac/90－280Vac  (兩款)
輸入頻率范圍    47-63Hz
最大輸入電流    ≤5.5A@150Vac
啟動沖擊電流    ≤30A
效率    ≥90%@220Vac
功率因數    ≥0.98@220Vac
工作環境
工作溫度    -40－+75℃
相對濕度    10～95%
海拔高度    ≤3000m
大氣壓力    70～106KPa
散熱方式    自然冷卻（系統散熱）
防霉菌    GB/T 2423.16-1999 霉菌試驗，等級2
防潮濕    GB/T 2423.4-1993 交變濕熱試驗，24℃～45℃，95%RH
輸出特性/保護特性
輸出電壓/電流    +27±0.3Vdc/0～20A
    +12±0.2Vdc/0～3.0A
    +9±0.3Vdc/0～3.0A
輸出紋波及噪音    +27Vdc    ≤250ｍV
    +12Vdc    ≤120ｍV
    +9Vdc    ≤80ｍV
輸出上升時間    ≤100mS
開關機過沖    ≤5%
動態響應    過沖幅度    △V±5%Vo
    恢復時間    △t≤0.5mS
輸出限流保護    +27Vdc    21～28A
    +12Vdc    3.2～4.7A
    +9Vdc    3.2～4.7A
輸出過壓保護    +27Vdc    +29～+33Vdc
    +12Vdc    +14～+16Vdc
    +9Vdc    +11～+13Vdc
開機輸出延遲    ≤3.5S（220Vac）
輸出短路保護    可自恢復
溫度系數    ±0.02%/℃
安規及EMC特性
抗
電
強
度    輸入對輸出    1500Vac/≤10mA /1min,無擊穿、飛弧現象
    輸入對大地    1500Vac/≤10mA /1min,無擊穿、飛弧現象
    輸出對大地    500Vdc/≤10mA /1min,無擊穿、飛弧現象
絕
緣
強
度    輸入對輸出    ≥10MΩ@ 500Vdc
    輸入對大地    ≥10MΩ@ 500Vdc
    輸出對大地    ≥10MΩ@ 500Vdc
接地電阻    ≤0.1Ω（接地連續性）
接觸電流    ≤3.5mA
傳導干擾（CE）    EN55022 CLASS B 6dB余量
輻射干擾（RE）    EN55022 CLASS B 6dB余量
靜電放電    LEVEL 3：接觸放電：±6KV；空氣放電：±8KV
浪涌沖擊    線－線  2KV；線－地　4KV
防雷要求    8/20uS 差模3KA，共模5kA；正負各5次，時間間隔60S；
安規認證    設計符合UL60950和EN60950標準的要求
MTBF    ≥200,000hours (25℃，滿載，實驗驗證值)
