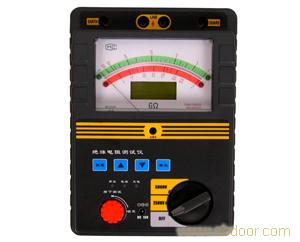

YS系列雙顯絕緣電阻測試儀
一、雙顯絕緣電阻測試儀-產品介紹
隨著我國電力工業的快速發展，電氣設備預防性實驗是保障電力系統安全運行和維護工作中的一個重要環節。絕緣診斷是檢測電氣設備絕緣缺陷或故障的重要手段。絕緣電阻測試儀（兆歐表）是測量絕緣電阻的專用儀表。1990年5月批準實施的JJG662-89《絕緣電阻表（兆歐表）》已把它作為強制檢定的儀表之一。目前，電氣設備（如變壓器、發電機等）朝著大容量化、高電壓化、結構多樣化及密封化的趨勢發展。這就需要絕緣電阻測試儀本身具有容量大、抗干擾能力強、測量指標多樣化、測量結果準確、測量過程簡單并迅速、便于攜帶等特點。
我公司生產的YS型系列雙顯絕緣電阻測試儀采用超薄形張絲表頭、多種電壓等級輸出、容量大、抗干擾強、交直流兩用(C型)、操作簡單、具有時間提示功能。雙顯絕緣電阻測試儀是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

二、雙顯絕緣電阻測試儀主要特點
1、雙顯絕緣電阻測試儀絕緣測試對于YS2533在500V最高可測20GΩ,在1000V最高可測40GΩ,在2500V最高可測100GΩ；對于YS2550型在2500V最高可測100GΩ,在5000V最高可測200GΩ；對于YS2565型在5000V最高可測200GΩ,在10000V最高可測400GΩ；。
2、雙顯絕緣電阻測試儀額定的輸出電壓保持在對YS2533型負載電阻可低至4MΩ/8MΩ/20MΩ；對YS2550型為20MΩ/40MΩ；對YS2503型為40MΩ/80MΩ，這使得儀表能夠精確測量較低的絕緣阻抗。
3、自動轉換的高低范圍雙刻度指示,彩色刻度易于讀識,并且有LED顯示相應色彩。
4、雙顯絕緣電阻測試儀采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。
5、雙顯絕緣電阻測試儀采用超薄型張絲表頭，抗震能力強。
6、交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大（C型）。
7、雙顯絕緣電阻測試儀是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。

三、雙顯絕緣電阻測試儀技術參數
雙顯絕緣電阻測試儀儀表的技術參數見表1。
型 號 YS2550
YS 2533 YS2565
輸出電壓 500V DC 1000V DC 2500V DC 5000V DC 10000V DC
精

度 溫 度 23℃±5℃
絕緣電阻 1MΩ～20GΩ
±5％ 2MΩ～40GΩ
±5％ 5MΩ～100GΩ
±5％ 10MΩ～200GΩ
±5％ 20MΩ～400GΩ
±5％
輸出電壓 4MΩ～20GΩ
0～+10％ 8MΩ～40GΩ
0～+10％ 20MΩ～100GΩ
0～+10％ 40MΩ～200GΩ
0～+10％ 80MΩ～400GΩ
0～+10％
高壓短路電流 ≥1mA
工作電源 8節AA型電池（8節AA型充電電池，外置充電器）
工作溫度及濕度 -10℃～40℃，最大相對濕度85％
保存溫度及濕度 -20℃～60℃，最大相對濕度90％
絕緣性能 電路與外殼間電壓為1000V DC時，最大2000MΩ
耐壓性能 電路與外殼間電壓為2500V AC時，承受1分鐘
尺寸 230mm×190mm×90mm?(L×W×H)
重量 2KG
附件 測試線一套，說明書，合格證，充電適配器（C型）


四、產品別稱
雙顯絕緣電阻測試儀：絕緣電阻測試儀、兆歐表、搖表、數顯絕緣電阻測試儀、數顯兆歐表、數字式絕緣電阻測試儀、數字式絕緣電阻表、指針式兆歐表、指針式絕緣電阻測試儀、數字式兆歐表。
