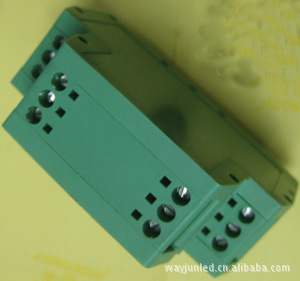

PT100熱電阻溫度信號變送器
所屬類別：其他類>>其他
電子信箱：sales03@wayjun.cn
聯系電話：0755-83356002
聯 系 人：陳
更新時間：2012-7-4 10:18:59
主要特性:
>>輸 入：Pt100(-200~+500℃) (范圍可選擇)
>>輸出信號：4~20mA/0~5V
>>輔助電源：5V、12V、15V或24V直流單電源供電
或110V/220V交流電源供電
>>工業級溫度范圍: - 45 ~ + 85 ℃
>>精度等級：0.2級(FSR%)
>>內含線性化和長線補償功能
>>隔離耐壓：2500VDC(1mA,60S)
>>安裝方式：DIN35導軌安裝
>>尺寸：80x70x25mm
概述:
該產品是用Pt100傳感器測量溫度的隔離變送器(Pt100傳感器需用戶自己配)，在工業上主要用于測量-200~+500℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
DIN R-W系列溫度信號隔離放大器使用非常方便，只需很少外部元件，即可實現Pt100熱電阻信號的隔離變送。
注意事項
1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。
2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。
3、當用表筆直接測量信號時，請將端子旋緊。
4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。
5、集中安裝時，安裝間距≥10mm。
6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。
7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。請勿涂改和撕下產品上的任何標貼。
8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
