1 　概述

　　ACM配電線路過負荷監控裝置,采用最新的32位單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。通過檢測線路的電流，實現配電回路過負荷的2段式報警。該監控裝置具有RS485遠程通訊接口，開關量輸入繼電器輸出，DC4～20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現線路運行的遠程監控。

2 　監控裝置符合以下標準

　　GB 50054 《低壓配電設計規范》
　　JGJ16-2008 《民用建筑電氣設計規范》
　　GB 14048.2-2008/IEC 60947-2:2006 《低壓開關設備和控制設備 第2部分：斷路器》
　　GB 10963.1-2005/IEC 60898-1：2002 《家用及類似電器裝置用過電流保護斷路器  第1部分：交流操作的斷路器》
　　GB 13539.1-2008/IEC 60269-1:2006 《低壓熔斷器 第1部分：基本要求 》

3 　適用范圍

　　該產品適用于突然斷電比過負載造成的損失更大的線路，其過負載保護應作用于信號而不應作用于切斷電路的場合。

4 　型號說明




　5 　技術指標


6 　外形尺寸及接線

6.1 ACM2簡易型

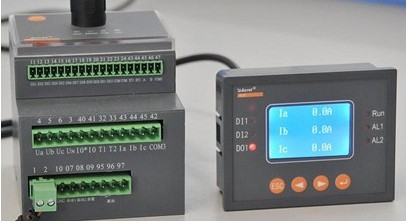

6.2 ACM3綜合型

　　ACM3主體安裝尺寸（導軌式安裝）

　　90L顯示單元安裝尺寸（嵌入式安裝）

7 　典型應用

      ACM2過負荷監控裝置接線圖  點此處見（詳情）

      ACM3過負荷監控裝置接線圖 點此處見（詳情）

8     訂貨注意事項
8.1 如用戶無特別注明，則ACM3監控裝置主體與顯示單元的連接線默認為1.5m。
8.2 報警2延時時間可調整，如用戶無特殊要求，報警1瞬時動作，報警2于5s后動作。
