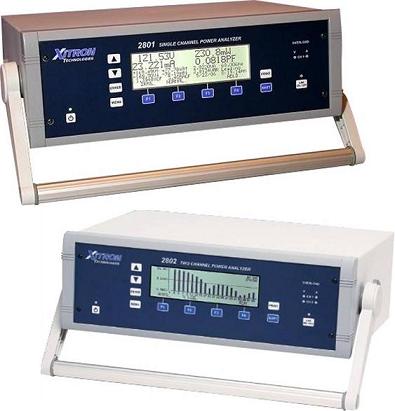

功率分析儀+諧波分析儀+浪涌測試=XITRON 2801
XITRON 2801/2802 將高精度功率分析儀、諧波分析儀與浪涌測試儀整合在一臺機器里，幫助客戶提高設備資源整合度與節省儀器投資成本。來自美國的XITRON技術公司，致力于提供高性能的電子測試儀器，成為全球電子領導企業GE和PHILIPS的指定專用儀器品牌。









> 產品型號: 28xx系列 (2801/2802)

> 產品名稱: 高精度單/雙通道功率分析儀
> 廠家品牌: 美國思創XITRON
> 產品尺寸: 119*351*241mm

產品特點：

在行業中的性價比最高,結合了前所未有用精密與速度的理想組合特征, 易于使用與經濟。

XITRON2801/2802高性能功率分析儀由美國XITRONTECH（思創技術公司）研發生產。
XITRON 2801-2802 技術應用信息:
為更大發揮XITRON 2801、2802產品在基本電參數測試、諧波分析、浪涌測試的獨特能力與接口豐富的特點，讓客戶能以最便捷的方式精準測試數據(IEC-61000)，力高儀器推出為XITRON功率分析儀的增值服務------提供符合IEC-61000測試標準的測試軟件，讓客戶在自己的實驗室就能非常方便的評估產品性能指標，節省大量時間與成本。
XITRON 2801/2802應用優勢領域：
思創第一代功率分析儀的面世就是以PHILIPS、GE、SIEMENS要求研發，主要針對其燈具產品的小功耗測試，到目前為止XITRON仍為以上國際知名公司的指定功率測試儀器，在行業內有極好的口碑。據其產品特點，此儀器在以下領域最能體現其優越的測試性能：
1、CCFL、LED燈具的小功率、待機功率測試。
2、IEC-62301及能源之星標準測試領域
3、電器產品、電源驅動的待機功率、諧波（可選諧波次數，共能測試100次）、效率評估、浪涌電流測量等等。
4、ATE內置功率分析儀：極高的響應速度與豐富的功能，保證測試全電參數、諧波、浪涌電流的最佳性價比。
XITRON 2801/2802相對普通功率計優勢：
1、測試最小電流為100uA, 整機性價比非常高，包含12個I/O口保證數據傳輸便捷可靠。
2、背光240 * 64 LCD顯示，更清楚反應測試參數細節
3、諧波功能強大，能測試100次諧波，并能根據客戶要求分解100次諧波的任意次組合總失真（如3、5、7、9、11等等）
4、＜0.08％的基本精度，0.001uW分辨率，CF值為999,5位數據顯示分辨率，100次/S的高采樣速度保證測試數據真實。（目前市面上儀器此項僅為每秒5次左右）
5、內置電源開關測試開機瞬間峰值，此為2801/2802獨有的特點
6、圖形顯示界面可以以波形圖或者是列表的方式顯示測試數據，方便統計整理。
7、獨特設計保證浪浪電流測試。
7、每小時耗散功率測試符合更多電器、電源行業特別需求。
8、DC、AC（20Mhz-200KHZ）測試更符合LED驅動電源等行業應用。（很少有功率計能在DC環境下測試）
9、數據（包括諧波）測試到顯示延遲僅為0.2毫秒，而普通則高達5秒甚至更多。

XITRON 2801/2802主要性能特點:
在行業中的最高性價比
內置最高到2000Vpk和150Apk的內部測量
兩通道是分別獨立且同步測量，包括輸入/輸出的效率和損耗(僅2802)
基本精度：＜0.08％，電流和電壓的精確度分別小于1mArms、1Vrms（＜0.2％）
可以測量及顯示：電壓、電流、功率、頻率、諧波、THD、CF、PF、K-Factor、第三次諧波失真、浪涌、失真、脈沖干擾、及其它參數
可以用PASS/FALL測試來給用戶設定限制
完整的線性開關和浪涌波形
配線損耗及電壓負載補償?shù)碾娫椿蜇?fù)載測量
直流充放電測量
頻率范圍：DC、20mHz～200KHz
圖表顯示數字結果，波形，曲線圖，開機啟動的函數模式及急速上升的變化特性
16位A-D處理器每秒達235次取樣速率
12針的用戶I/O端口配置
支持USB閃存驅動保存數據
多通信界面：GPIB(IEEE-488)，RS-232，USB，以太網
匹配的交流，直流，單相3線，雙相3線，輸入/輸出同步及獨立測量(僅2802)

XITRON 2801/2802主要基本規格:
電壓測量范圍：最大2000Vpk (850Vrms)連續
內部電流測量范圍：最大150Apk (30Arms)連續
外接電流轉換器測量范圍：最大35Vpk (15Vrms)連續
頻率測量精確度：0.005％
峰值因數精確度：V (50mV+0.01％of pk rng) / RMS value
A (50uA+0.01％of pk rng) / RMS value
諧波精度(電壓＆電流)：0.02％
波形：當前波形、峰值捕獲、失真、毛刺捕獲線性轉換：
最大開機電壓：720Vpk (480Vrms)
最大浪涌電流：TBD
最大開機電流：10Arms
開始相位：1°分辨率
通信接口：GPIB、USB,RS-232,IO,以太網
工作環境：0℃～55℃，＜95％
存放環境：-20℃～70℃，＜95％
電源輸入：100V～240Vrms 50/60Hz
尺寸：119(H)×351(W)×241(D)mm
重量：3.4kg
