產品簡介

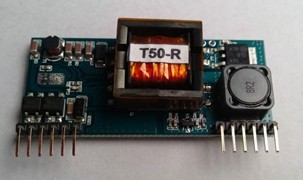

GC-PD30B系列模組為非隔離型以太網絡供電系統受電端模組 (PoE PD Module)。以太網絡供電系統供電端 (PSE) 經由五類雙絞線連接GC-PD30B系列模組，將電能從以太網絡供電系統供電端 (PSE) 傳至GD-PD30B系列受電模組。
GC-PD30B系列模組兼容 IEEE 802.3af國際標準，且支持標準的檢測→握手分級→供電。且支持以太網絡供供電系統 (PSE) 的中間跨接法和末端跨接法。小型化的設計， 62.0mm(L) x 27mm(W) X16.0mm(H)，支持寬范圍的的輸入電壓從37Vdc~ 57Vdc，輸出端只需外加合適大小濾波電容，即可完成以太網絡供電系統的受電設備的設計。在滿載的情況下環境工作溫度為 -25℃ ~ 55℃。
GC-PD30B系列PD受電模組有三種輸出電壓可供選擇，分別為 3.3Vdc、5Vdc和12Vdc，PD30B系列PD模組在12V最大輸出功率可達13W，在5V輸出可達10W。標準產品為12V、5V輸出。3.3V電壓輸出需要定制。
GC-PD30B系列PD受電模組，體積小，適用于產品產品空間受限制，成本更具優勢。
