AXOS5 多功能抗擾度測試儀
所屬類別：電源配套分類>>電磁兼容
電子信箱：vasttest@163.com
聯系電話：13584400695
聯 系 人：邢廣清
更新時間：2013-7-29 22:51:55

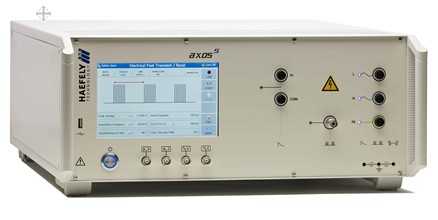

瑞士哈弗萊HAEFELY多功能抗擾度測試儀AXOS5(含脈沖群、浪涌、電壓跌落、脈沖磁場)
多功能抗擾度測試儀AXOS5將我們獨立測試系統中所有最優的測試單元集成為一套獨立的經濟解決方案。功能包括 5 kV電快速瞬變脈沖群、 5 kV浪涌組合波、 交直流電壓跌落/中斷和脈沖磁場，并且內置單相耦合/去耦合網絡。該系統可依據IEC,EN,ANSI,IEEE,GB和UL標準執行快速完整的自動抗擾度測試。AXOS5 可通過前面板大尺寸彩色圖形界面的觸摸屏操作，也可以通過自動控制軟件通過計算機程控。簡單的用戶菜單和按照不同標準預定義的測試程序使得測試變得更加簡單和快捷，甚至是對于很少使用該設備的用戶也是如此。 多種附加功能使得測試系統更易集成于用戶特定的測試環境和測試場所中。所有的測試參數都可在超過標準要求的寬測試范圍內任意可調。結合在測試中測試參數可設定的能力，AXOS5不僅是理想的兼容和預兼容測試產品，而且是在研發設計階段檢測和調試的理想測試工具。一系列高性價比且方便用戶使用的電源線和對稱或非對稱數據（信號）線的耦合/去耦合網絡作為選件。
標準：
● IEC61000-4:2004|GB/T17626.4-2008|電快速瞬變脈沖群抗擾度試驗 脈沖群發生器_群脈沖發生器
● IEC61000-4-5:2004|GB/T17626.4-2008|浪涌抗擾度試驗 雷擊浪涌發生器_雷擊浪涌模擬器
● IEC61000-4-9:2001|GB/T17626.4-2011|脈沖磁場抗擾度試驗_脈沖磁場發生器_脈沖磁場模擬器
● IEC 61000-4-11:2004|GB/T17626.11-2008|電壓暫降、短時中斷、和電壓變化的抗擾度試驗 周波電壓跌落發生器
● IEC61000-4-29:2000|GB/T17626.29-2006 直流電壓暫降、短時中斷和電壓變化的抗擾度試驗 周波電壓跌落模擬器
● IEC/EN 61000-6-1 居住環境抗擾度通用標準
● IEC/EN 61000-6-2 工業環境抗擾度通用標準
● IEC/EN 60335-1 家用設備
● IEC/EN 60601-1 醫療器械
● 和其它標準
特征 & 優點:
●操作簡單： 帶有手動或自動測試模式，測試程序預定義和可視化的測試連接圖及輔助的程控軟件
●經濟 & 高效
●電阻性觸摸屏保證測試的高效；多年豐富經驗和專業水平的高性價比產品
●安全和可靠 ：通過安全連鎖接頭，告警燈和緊急制動開關等功能保證測試的安全和可靠。
●浪涌脈沖監測和用于測試評估被測設備電源的電壓和電流監控功能。
●自動生成測試報告，包括測試參數、測試配置和測試結果。
適用于:
●電子、電氣、通訊、無線設備、醫療器械等的兼容和預兼容測試
●CCC和CE 認證、工業、家用設備、器件、醫療器械、新能源、電信
●產品研發和調試
技術規格
|
通用規格 | |||
|
工作電源 |
85V - 264V 50/60 hz |
尺寸(W x H x D) |
19" / 4U (45 x 18 x 49 cm) |
|
用戶存儲空間 |
未限制 |
重量 |
30kg |
|
控制接口 |
以太網 RJ45 |
USB |
外接USB存儲器 |
|
顯示 |
7" / 800x480 / 24位觸摸屏 |
輔助接口 |
D-sub 37p. |
|
外觸發輸入 |
5V TTL |
同步輸入 |
BNC, 10V – 264V AC |
|
觸發輸出 |
5V TTL |
外部開始/停止輸入 |
5V TTL, 開始 /停止的測試程序定義 |
|
EUT失敗輸入 |
5V TTL |
模擬信號輸出 |
0 – 10V,用于外部其它功能 |
|
告警燈 |
2 x 24V / 1A DC |
安全電路 |
測試回路未閉合時停止測試 |
|
IEC / EN 61000-4-4, GB/T 17626.4 電快速瞬變脈沖群 | |||
|
輸出電壓 |
0.2 – 5.0kV ±10% |
脈沖頻率 |
1Hz – 1MHz |
|
極性 |
正/負/交替 |
脈沖群持續時間 |
10us – 1s |
|
輸出阻抗 |
50 歐姆 |
脈沖群周期 |
1ms – 10s |
|
上升時間 |
5ns ±30% |
測試時間 |
1s– 999 分鐘 |
|
脈沖持續時間 |
50 歐姆 : 50ns ±30% 1000歐姆 :5 0ns –15 +100ns |
觸發 |
自動 手動 外觸發輸入 |
|
脈沖群模式 |
標準定義 連續 真實 隨即 |
單相耦合/去耦合網絡 |
264V AC / 16A 220V DC / 10A
|
|
IEC / EN 61000-4-5, GB/T 17626.5 浪涌組合波 | |||
|
輸出電壓 |
0.2 – 5.0kV ±10% |
輸出電流 |
0.1 – 2.5kA ±10% |
|
電壓上升時間 |
1.2us ±30% |
電流上升時間 |
8us ±20% |
|
電壓持續時間 |
50us ±20% |
電流持續時間 |
20us ±20% |
|
極性 |
正/負/交替 |
|
|
|
輸出阻抗 |
2 歐姆 |
內置單相網絡 |
264V AC / 16A 220V DC / 10A |
|
相位同步 |
0 – 359°, 1°步進 異步 |
|
|
|
預選計數器 計數器 |
1 – 10000 / 無限制 100000 |
脈沖觸發 |
自動5s – 99999s 手動 外觸發輸入 |
|
峰值電壓監控 |
BNC 輸出: 1000:1 顯示: 3位 |
峰值電流監控 |
BNC輸出: 1kA/V 顯示: 3位 |
|
IEC / EN 61000-4-11, GB/T17626.11和 IEC / EN 61000-4-29, GB/T17626.29 交流和直流電壓跌落& 中斷 | |||
|
最大電壓 |
264V AC/DC |
中斷時間 |
0.5 周期 – 800周期 100us – 1000分鐘 |
|
最大電流 |
16A AC/DC 連續 20A 持續5s 40A 持續 3s 500A 沖擊電流 |
間隔時間 |
1 周期 – 800 周期 同步 100us – 1000 分鐘 異步 |
|
觸發 |
自動 手動 外觸發輸入 |
測試時間 |
1s – 1000 分鐘 無限制 |
|
中斷 跌落電平 |
0% 0% – 99% 帶外部電壓源 |
相位同步 |
0 – 359° 16 / 40 / 50 / 60 Hz 異步
|
|
電壓有效值監控 |
BNC 輸出: 100:1 顯示: 4 位 |
電流有效值監控 |
BNC 輸出: 10A/V 顯示: 4 位 |
