n   隔離型RS-485收發器：2500Vdc

n   無需外部組件，單3.3V工作電壓

n   高ESD保護：±4KV HBM（在收發器接口）

n   iRS-3485T最大波特率9600bps

n   iRS-3485HT最大波特率115200bps

n   至少32個節點。

n   集成總線保護器件

n   符合TIA/EIA-485-A標準

n   帶數據流控引腳

n   傳輸線：0.75mm²雙絞線或者平行線

n   超小型，SIP8腳單列直插

n   符合UL94-V0阻燃標準

產品應用

n   隔離型RS-485接口

n   工業網絡

n   斷開RS-485接地環路

n   煤礦通訊，安防監控

產品概述

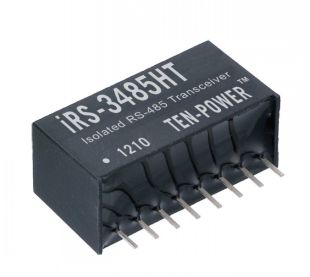

TEN-POWER的iRS-3485模塊是一款完整的隔離型RS-485收發器。它無需使用外部組件。單個3.3V電源即可工作，實現線路收發器和邏輯接口之間2500VDC的隔離。該器件非常適合于那些接地環路斷開的系統，允許很大的共模電壓變化下保證不間斷的通信。

iRS-3485T可以提供最大9600bps的數據通信速率，而  iRS－3485HT則可以提供最大115200bps的數據通信速率。每根總線能夠支持多達32個節點。

標準RS-485接口，具有ESD總線保護功能，內置4.7K上下拉電阻。增強的ESD防護能力使得該模塊能夠承受高達±4KV人體模型（在至隔離電源的收發器接口引腳上），而不會方式閉鎖或受損現象。

訂購信息

電特性參數  T_A= 25℃，V_cc =3.3VDC

關于3.3v工作電壓485總線隔離收發器模塊更多參數請下載數據手冊。
