艾默生嵌入式通信電源系統：NetSure211 C23、NetSure211 C46、NetSure501 A41-S1、NetSure701 A4-S3、NetSure701 A41-S5、EPS30-4815AF、GIE4805S等嵌入式通信電源。

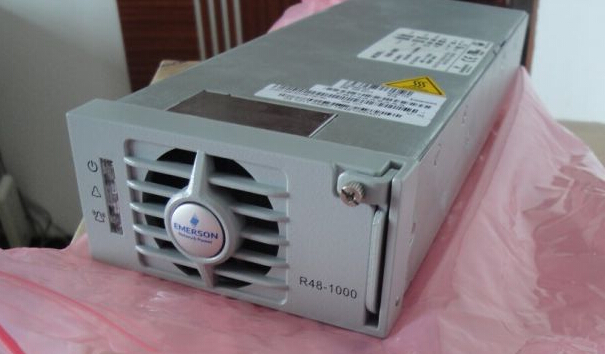

1、艾默生通信電源R48-1000電源模塊概述
R48-1000通信電源模塊主要用在NetSure201 C23/C46艾默生嵌入式電源系統中，作為整流充電模塊之用。
2、主要技術參數：
輸入電壓80-300Vac
輸入電壓頻率45-65HZ
輸入功率因素≥0.99
輸出電壓-42至-58Vdc
輸出電流0-20A
輸出額定效率≥92%
尺寸41(H)×87(W)×241(D)
2、R48-1000高頻開關電源模塊主要功能和特點
a.熱插拔：整流模塊采用無損傷熱插拔技術，其輸出和輸入都有軟啟動單元，當模塊插入系統時，不會引起系統輸出電壓的擾動。更換模塊時間小于1分鐘。
b.數字化均流：整流模塊采用先進的數字化均流技術，無需監控模塊，模塊間可以自動均流，均流不平衡度小于1.5A。
c.輸入限功率控制：整流模塊根據輸入電壓和輸出電壓的變化，采用先進的限功率控制方法。轉換點在176V。當輸入電壓在176Vac～290Vac時，模塊可以輸出最大功率；當輸入電壓在85Vac～176Vac時，使其在低輸入電壓時既保證最大負載需求，又能保證模塊的可靠工作
4、更換整流模塊注意事項
1．檢查新整流模塊是否有損壞。
2．松開整流模塊的把手固定螺釘。
3．按壓整流模塊把手，待把手彈出后抓住把手將整流模塊拉出機架。此時請盡量小心，剛剛退出工作的模塊外殼表面溫度還很高，注意抓緊模塊以免跌落損壞。
4．抓住新整流模塊把手，緩慢將整流模塊推進到插框，確保輸入、輸出插座連接良好。整流模塊運行指示燈經過短時延遲后會點亮，風扇運轉。
5．檢查新的整流模塊工作是否正常。包括：監控模塊是否能識別新整流模塊；是否和其他整流模塊均流；當重新拔出該整流模塊時，觀察監控模塊上是否有相應告警。若各項檢驗都正常，則更換上的整流模塊運行正常。
6．將把手推進前面板以固定該整流模塊。
7．固定整流模塊的把手固定螺釘。
