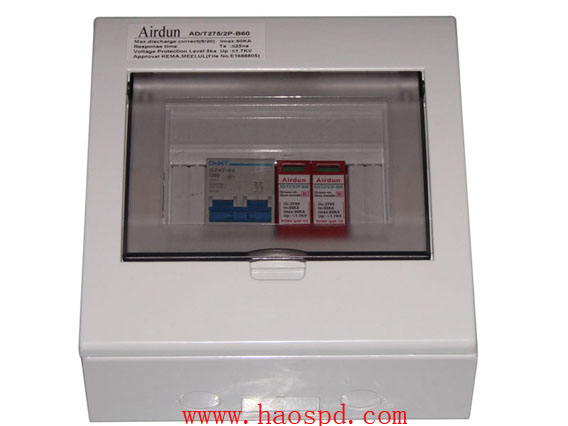

普通單相電源防雷箱產品介紹

   【品名】40KA 單相電源防雷箱
   【品牌】Airdun（艾爾盾）
   【型號】AD/T275/2P-C40B

 【應用范圍】
    單相電源防雷箱可用于雷擊區第二級防雷，高速電流泄放，由熱敏元件控制的隔離裝置，由窗口紅色標志反映的故障顯示。
單相電源防雷箱適合安裝在LPZP區與LPZ區與LPZ區交界 處,通常安裝在樓層配電箱、計算
機中心電信房、電梯控制室、變頻設備控制室、醫院手術 室、監護室及裝有電子醫療設備
場所的配電箱箱內。

【技術參數】
型號 AD/T275/2P-C40B
品牌 Airdun【艾爾盾】
應用說明
安裝于樓層或計算機電源系統機房分配電箱處或工控系統機房分配電箱處
測試依據 IEC61643一1和GB 18802. 1-2002
防雷保護級別 第三級
額定電壓 220V~
起動電壓 275V~
額定工作頻率 50HZ～60HZ
最大持續操作電壓 385V~
標稱放電電流(8/20) u s 20KA
最大通流量(8/20) u s 40KA
漏電電流 ≤8 uA
電壓保護水平(8/20) u s(10kA) Up ≤1.0KV
電壓保護水平(8/20) u s(In) Up ≤1.2KV
電壓保護水平 ≤1.5KV
晌應時間(L-N) ≤20ns
響應時間(N-PE) ≤25ns
保護模式 三層濾波、過流、過溫保護；全保護（差模+共模）
最大保險絲強度 100AgL/gG
短路電流強度 0.3KA/50Hz
工作溫區 -400C - +800C
相對濕度 ≤90%
安裝方式  并聯
SPD連接L1、L2、L3、Ｎ導線最小截面 BVR-6mm2
SPD連接ＰＥ導線最小截面 BVR-16mm2
工作狀態  正常為綠色
損壞狀態 失效或故障為紅色
連接類型 螺旋接線端
外殼防護材質 1.5mm厚冷軋鋼外殼
顏色 高光白色
防雷保護等級 C級
適用的供電系統類型 TT  TN  IT
外殼保護等級 IP20
外形尺寸安裝寬度 140mm*163mm*85mm
重量 約3KG
定貨號 800 664
