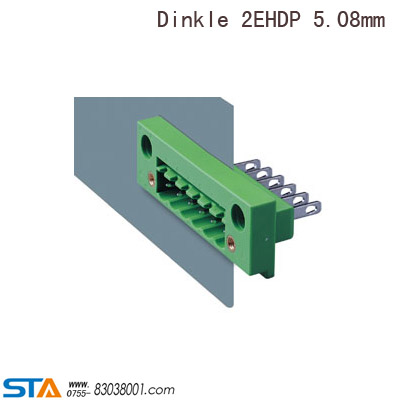

STA思大-元器件專業提供商  　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　穿墻式接線端子特點
1. 各接線位呈直線形排列。
2. 標識清晰易讀，各個接線位的對應關系明了易辨。
3. 柔性導線可以帶或不帶管狀端頭連接；螺釘接線端子，允許在一個接線位上連接兩根導線。
4. 可以根據需要，優化選擇插拔方向、螺絲刀操作方向及接線方向。
5. 連接可靠方便，接線安全性高，抗腐蝕性極強。
6. 絕緣外殼牢固耐用，阻燃等級高，防手指觸摸。
穿墻式接線端子廣泛應用于一些需要穿墻解決方案的場合：電源、慮波器、電氣控制柜等電子設備。絕緣性能好，防護等級高，用戶只需要直接在外部接線后即可進行工作，省去了許多不必要的接線步驟。
采用螺釘連接線技術，絕緣材料為PA66(阻燃等級：UL94,V-0),連接器 采用優質的高導電金屬材料。
穿墻式接線端子可并排安裝在為1mm到10mm等厚度的面板上，可自動補償調整面板厚度的距離，組成任意極數的端子排，而且可以使用隔離板來增加空氣間隙和爬電距離。不需要任何工具便可將穿墻式接線端子牢固的安裝在面板上矩形預留孔里，安裝極其方便
穿墻式接線端子規格參數數據                                                                                                                         穿墻式接線端子組成穿墻式接線端子排，
它由前端板
（1）后端板
（2）和多片接線端子塊
（3）組成，在前端板
（1）及每片接線端子塊
（3）的正面設置有凸出的L型掛鉤（A），
在后端板（
2）及每片接線端子塊
（3）的背面設置有與掛鉤對應的連接孔（H），
在連接孔（H）的一側孔壁上，設置有與掛鉤（A）相配合的掛臺（B），前端板或前一片接線端子塊的掛鉤（A）可以扣在后一片接線端子塊或后端板的掛臺（B）上，采用這種互扣的方式可以不限數量的對接線端子塊（3）進行任意長度的組合拼裝，以使穿墻式接線端子排可以靈活的實現任意長度，方便了使用；同時，設置了一個防護罩（6），可以防止灰塵和異物的侵入，提高了其安全性。
