電網諧波對電氣設備的正常運行危害很大，它可導致電容器過流損壞、電動機柜不穩、繼電保護裝置誤動、計算機等敏感電器發生功能錯誤等。
向電網注入諧波電流的電氣設備主要有晶閘管電路和功率變頻裝置，家用電器如電視機等也產生諧波電流。
當諧波電流超出規程允許值，或者諧波電流雖然不大、但電氣設備受到干擾時，通常應采取技術措施加以防治，例如提高諧波源設備的電壓等級、對諧波源設備集中供電、改變其工作時間等。但是上述方法并不能保證完全奏效，同時還要付出相應得改造費用。

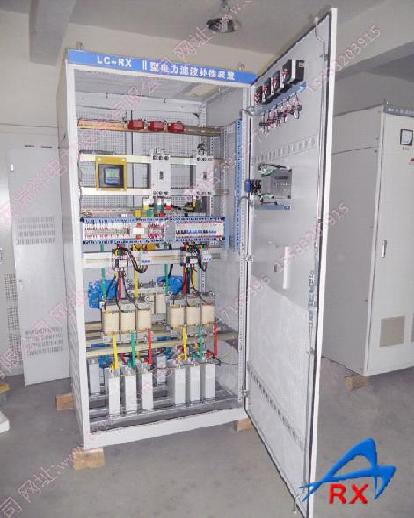

解決諧波問題的最佳途徑有二，一是設置失諧濾波回路，二是設置調諧濾波回路。二種方法各有側重。失諧濾波回路以無功補償為主，同時對諧波具有抗拒作用，不使諧波對無功補償設備產生危害。調諧波回路以濾除諧波為主，同時兼有無功補償作用。設備簡介L(zhǎng)C-RXⅡ?yàn)V波補償裝置是一種經濟型濾波兼補償設備，濾波補償回路由電容器和電抗器組成，電容器電抗器通過專業設計制造，具有較高的場強和穩定性。投切控制設置為自動和手動投切，根據諧波源設備的使用情況由控制器或工作人員投切濾波各支路。操作簡單，維護方便，經濟實用。 主要適用于電力系統含有諧波，負荷變化平穩，需要補償無功功率提高功率因數，改善設備使用效率，避免無功罰款的用戶。LC-RX Ⅱ型濾波補償裝置是采用微電腦動態補償控制器，主回路采用高性能接觸器投切濾波支路的控制方式，自動投切。設備技術先進、功能完備、可靠性高、維護量小、經久耐用等特點。就地進行濾波補償，改善用戶的功率因數及諧波狀況，實現節能提高用戶經濟效益。裝置能在外部故障或停電時自動退出工作，送電后自動恢復運行。主要特點1、針對用戶電力系統無功、諧波情況專業設計制造，抑制高次諧波的同時補償無功功率。
2、裝置投入，受電功率因數提高到0.95以上，諧波得到抑制，使配電網的線損降低、配電變壓器的承載效率增加。
3、采用高性能接觸器及綜合保護控制系統投切各濾波補償支路，使設備操作簡單安全可靠。
4、快速檢測用電系統情況，根據系統變化（無功情況、功率因數）自動投切，實時提供所需無功。
5、保護功能齊全，具有短路保護、過壓保護、過流保護等，運行可靠性高。
6、改善沖擊負載引起的電流沖擊，減少電壓波動和抑制電壓閃變，提高電壓穩定性，改善電壓質量。
7、在外部故障或停電時自動退出工作，送電后自動恢復運行。
8、設備技術先進、可靠性高、維護量小、經久耐用。
設備規范
工作電壓：220V~1000V （-15%～+10%）
工作頻率：工頻50Hz （偏差1Hz）
環境溫度： -25~+40°C
環境濕度：相對濕度<=85%（25℃）
海拔高度： <=2000m
空氣質量：無腐蝕性氣體，無導電塵埃，無易燃易爆氣體。
