DC-DC/DC-AC/AC-DC 模塊電源產品

公司名稱：深圳市順源科技有限公司
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：598562374@qq.com
聯系電話：15238146302
聯系人：楊
更新時間：2017-12-20 11:08:27

產品詳情

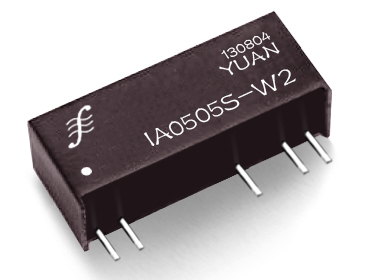

DC-DC電源模塊:IA系列. 定電壓輸入隔離正負穩壓雙輸出DC電源

產品描述

IAXXXXS-1W/2W系列定電壓輸入隔離正負雙輸出DC-DC電源模塊，是儀器儀表、工業設備放大器、變送器電路專用地線隔離抗干擾電源。該模塊電源1KVAC隔離，穩壓正負雙輸出，輸出端具有自恢復過載和短路保護功能。輸出功率0.5W-3W，輸出紋波小，空載時電壓不會升高。

DC-DC電源模塊（模塊電源）典型應用、電壓極性變換、外接濾波電容的選擇、過載短路保護電路和串并聯使用詳細介紹。正確的使用方法可以延長產品的使用壽命，避免干擾、過熱、自激、啟動不良等現象的出現以及不可修復的損壞。

輸入電壓

3.3V/5V/9V/12V/15V/24V DC

輸出電壓

(+/-)3.3V/5V/9V/12V/15VDC

如需其它規格,請咨詢順源科技公司

電氣特性

以下數據除特殊說明外,均是在TA=25° C, 標稱輸入電壓, 額定輸出電流時測得.

輸入特性

電壓范圍 +/- 10%

濾波陶瓷電容

隔離特性

額定電壓 1000 VAC

泄漏電流 1 m A

電阻 10⁹Ohm

電容 60 p TYPE.

輸出特性

電壓精度 +/- 2 %, max.

( 20 MHz BW) 紋波及噪音 50 mV p-p,

可持續短路時間輸出具有過載和短路保護功能(>20s)

線性電壓校準 +/- 1.2 % / 1.0 % of Vin

負載電壓校準 +/- 8 %. load = 20 ~ 100 %

溫度系數 +/- 0.02 % / °C

一般特性

效率 60% to 80 %

開關頻率 60 - 125KHz

工作溫度(環境) - 40° C to + 85° C

存儲溫度 - 55 °C to + 125 °C

降低定額值見溫度特性曲線圖

濕度 ≤ 90 %, 非壓縮

冷卻方式自然空冷

體積特性

SIP 封裝尺寸 1W/2W: 27.4 x 8.8 x 11.0mm

重量 3g - 5 g

外殼材料非傳導阻燃黑塑料

產品檢測數據及型號舉例（以下數據是產品在連續滿負載老化8小時后檢測參考值）

產品型號	輸入電壓Vin(VDC)	輸入電流空載(mA)	輸入電流滿載(mA)	輸出電壓Vout(VDC)	輸出電流(max.mA)	滿載效率(%TYPE)
IA0505S-W2	5	10	66	+/-5	+/-20	60
IA1205S-W2	12	10	27	+/-5	+/-20	61
IA2405S-W2	24	10	14	+/-5	+/-20	61
IA0505S-W5	5	25	165	+/-5	+/-50	61
IA1205S-W5	12	16	66	+/-5	+/-50	63

外形尺寸

DC-DC模塊電源產品選型、檢測及外接保護參考方法
（1）DC-DC模塊電源外接保護電路參考.

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_150.html

（2）DC-DC模塊電源選型

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_151.html　

（3）DC-DC模塊電源高壓隔離檢測，電源模塊主要參數檢測.

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_149.html　

（4）DC-DC模塊電源應用指南（外接濾波電容選擇）.

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_64.html

順源科技DC-DC模塊電源常用產品簡介

（1）門禁刷卡機專用隔離模塊電源：IB0505S-1W;IB0512S-2W;IB0305S-W5　
IB/VB系列 VBXXXXS-1W/2W產品，輸入與輸出之間的隔離電壓1KVAC，抗干擾能力強。定電壓輸入穩壓輸出（標稱誤差< 2%），輸出具有自恢復過載短路保護功能。標準SIP 7 Pin/DIP 14 Pin阻燃封裝。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_63.html

（2） RS485/422/232/CAN總線接口隔離電源：B0505S-1W;B0509S-W1;B0305S-W5
B系列 BXXXXS-W5/1W產品，輸入與輸出之間的隔離電壓1KVAC。定電壓輸入非穩壓輸出（標稱誤差< 5%），標準SIP 4 Pin/DIP 8 Pin 低成本、小體積阻燃封裝。在計算機232/485遠程通訊及智能控制等行業廣泛應用。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_40.html

（3）配電負荷檢測儀、用電管理終端485接口抗浪涌防靜電高隔離模塊電源：E /F /G /H/ WRF /WRE /VDH系列
根據配電負荷檢測儀、用電管理終端等電力行業儀器儀表制造廠商要求，按照國家電力行業標準(DL) DL/T614-1997、(DL) DL/T614-2007中的相關規定設計生產了系列電力儀器儀表RS485接口抗浪涌防靜電高隔離模塊電源。這些電力行業使用的DC-DC模塊電源具有：抗浪涌4KVAC/6KVAC高隔離、8KV防靜電、輸出穩壓（2%精度）、輸出有自恢復過載短路保護等功能。產品常用規格有：3KVAC/6KVAC高隔離，輸出功率0.2W/0.5W/1W/2W，5VDC/9VDC/12VDC/15VDC 單電壓輸出、±5VDC/±9VDC/±12VDC/±15VDC 正負雙電壓輸出和++5VDC/++9VDC/++12VDC/++15VDC 雙隔離雙路電壓輸出等。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_39.html

詳細技術資料：http://www.sun-yuan.com/products/html/PDetail_30.html

（4）電能表專用6KVAC高隔離防靜電DC/DC 電源模塊：WRH系列
專為國網多功能電能表配套設計的DC-DC防靜電系列模塊電源，具有輸出穩壓自恢復過載短路保護及8KV抗浪涌靜電保護功能。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_60.html

（5）工控自動化設備DC/DC雙隔離回路模塊電源：D050512S-1W;D240505S-2W;D050505S-1W
D S系列定壓輸入，1KVAC雙隔離雙回路非穩壓輸出DC-DC模塊電源主要用于儀器儀表,變送器,數控設備等需要多個分布電源隔離的場合。標準SIP 7 Pin/DIP 14 Pin阻燃封裝。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_11.html

（6）醫療儀器儀表高壓輸出模塊電源：GRBxxxxD-xW
9~18VDC，18~6VDC的（2：1）寬電壓輸入，100VDC、120VDC、150VDC高電壓輸出，功率密度較大。廣泛用于醫療儀器儀表制造行業。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_29.html

（7）電池供電專用寬電壓輸入穩壓輸出電源模塊：KRBxxxxD-xW　
　適用于車載設備的電源轉換器，9~18V/18~36V/9~36V寬輸入電壓范圍，非隔離穩壓輸出。
詳細技術資料： http://www.sun-yuan.com/download/html/DownDetail_56.html

（8）隔離變送器兩線制回路取樣配電專用電源：BHK系列
專為壓力、位移、溫濕度等兩線制傳感器與變送器之間的隔離供電與配電而設計，產品具有高隔離、小體積、超低功耗等特點，廣泛用于數控機床，儀器儀表，工控智能化等領域。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_57.html

（9）計算機機房、智能家居控制總站專用一進四出隔離分配電源：DIN 1X4 VDH系列

產品內部采用DC-DC混合集成模塊組合構成，通過將單路輸入直流電壓隔離轉換，可獲得四路輸出為一致或分別不同的直流電源電壓，并且各回路都增加了浪涌抑制保護電路。產品在滿足輸入輸出之間4KVAC脈沖群隔離，輸出1/輸出2/輸出3/輸出4之間2KVAC隔離的基礎上，每路輸出都具有8KV防靜電和自恢復過載短路保護功能，保護現場儀器設備免受浪涌沖擊損壞，以保證工業現場用電安全可靠。

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_113.html

電力儀器儀表RS485/232通訊接口抗浪涌防靜電高隔離模塊電源相關產品信息

順源科技根據電能表、配電負荷檢測儀、電力負荷控制終端、用電管理終端等電力行業儀器儀表制造廠商要求，按照最新國家電力行業標準(DL) DL/T614-2007的相關規定設計生產出一系列電力儀器儀表RS485接口抗浪涌防靜電高隔離模塊電源。這些電力行業專用的DC-DC模塊電源已通過三相電能表(DL) DL/T614-2007招標檢驗，具有抗浪涌4KVAC（6KVDC)高隔離、8KV防靜電、輸出穩壓（1% 精度）、輸出有自恢復過載短路保護等功能。
產品常用規格有：
3KVAC/4KVAC 脈沖群高隔離，輸出功率0.2W/0.5W/1W/2W；5VDC/9VDC/12VDC/15VDC 單電壓輸出；

±5VDC/±9VDC/±12VDC/±15VDC 正負雙電壓輸出； ++5VDC/++9VDC/++12VDC/++15VDC 雙隔離雙路電壓輸出等。

符合國家電力行業標準(DL) DL/T614-2007中相關規定設計的產品有：
1、低成本、小體積Sip 7Pin阻燃封裝，抗浪涌4KVAC（6KVDC)高隔離，輸出功率 0.2W/0.5W/1W/2W。
HxxxxS-xW系列：5VDC/9VDC/12VDC/15VDC 定電壓單輸出，無穩壓及自恢復過載短路保護功能，空載時輸出電壓會升高。詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_61.html

GxxxxS-xW系列：±5VDC/±9VDC/±12VDC/±15VDC 定電壓雙輸出，無穩壓及自恢復過載短路保護功能，空載時輸出電壓會升高。詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_62.html

2、小體積Sip 7Pin阻燃封裝，8KV防靜電、抗浪涌、3KVAC（6KVAC)高隔離，輸出穩壓（1%精度）有自恢復過載短路保護功能。輸出功率 0.2W/0.5W/1W/2W。
WRF / WRH系列：5VDC/9VDC/12VDC/15VDC 寬電壓輸入/穩壓單輸出，自恢復過載短路保護功能,空載時輸出電壓不變。詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_58.html

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_60.html

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_39.html

VDH / WDH系列：++5VDC/++9VDC/++12VDC/++15VDC 寬電壓輸入/穩壓雙隔離雙路輸出，有自恢復過載短路保護功能，空載時輸出電壓不變。

詳細技術資料：http://www.sun-yuan.com/products/html/PDetail_101.html

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_59.html
