數字示波器 TDS3054B/TDS2024

公司名稱：北京市北方思源電子技術中心
所屬類別：電源配套分類>>測試儀器
電子信箱：52634729@qq.com
聯系電話：010-62123259
聯系人：北方思源
更新時間：2011/3/23 14:56:54

產品詳情

后面板

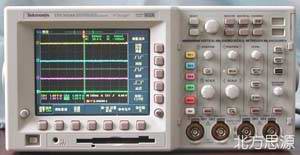

數字示波器 Tek TDS3054B

廠家: 美國泰克

二手 TDS3054B 現貨帶寬 500MHz，四通道，彩顯，5GSa/s，10K記錄。

配有選件
TDS3GV : 通訊接口 GPIB/RS232/VGA
TDS3TRG : 高級觸發
TDS3FFT : 快速傅里葉變換

500 MHz 、300 MHz 、100 MHz 三種帶寬
取樣速率高達 5 GS/s
2 或 4 條通道
全 VGA 彩色 LCD 顯示
25 種自動測量功能
9 位垂直分辨率
多語言用戶界面
使操作更簡易"快捷菜單"圖形用戶界面
內置以太網端口
e*Scope TM 網上遙控功能
WaveAlert TM 自動波形異常檢測能力
應用模塊
－詳細設計分析所需的高級分析功能
－電信模板測試
－FFT
－用于測試和排障的兩種視頻模塊
－快速"是否通過"測試所需的極限測試
－高級觸發功能，其中包括：毛刺、欠幅脈沖和邏輯觸發
插入式打印機可隨機提供測量結果文件
TekProbe^TM Level II 接口支持的探頭包括：可自動提供定標和換算單位的有源探頭、差分探頭和電源探頭
便于迅速打印的標準并行端口
便于數據儲存和文件編制的內置軟驅

應用

電信設備制造測試
數字電路設計與調試
視頻設備安裝與維護
電源設計

TDS3000B系列特性

型號	TDS3012B	TDS3032B	TDS3052B	TDS3014B	TDS3034B	TDS3054B
帶寬	100 MHz	300 MHz	500 MHz	100 MHz	300 MHz	500 MHz
通道	2	2	2	4	4	4
每條通道取樣速率	1.25 GS/s	2.5 GS/s	5 GS/s	1.25 GS/s	2.5 GS/s	5 GS/s
最大記錄長度	10K points
垂直分辨率	9-bits
垂直靈敏度(/div)	1 mV-10 V
垂直精確度	±2% on all models*
最大輸入電壓（1MΩ）	150Vrms CAT I（300V CAT II 標準10×探頭）
位置范圍	± 5 div
帶寬BW極限	20 MHz	20, 150 MHz	20, 150 MHz	20 MHz	20, 150 MHz	20, 150 MHz
輸入耦合	AC, DC, GND
輸入阻抗選擇	1 MΩ與 13 pF或 50Ω并聯
時基范圍 (/div)	4 ns - 10 s/div	2 ns - 10 s/div	1 ns - 10 s/div	4 ns - 10 s/div	2 ns - 10 s/div	1 ns - 10 s/div
時基精確度	200 ppm
顯示器	彩色 LCD

數字示波器 Tek TDS2024

廠家: 美國泰克

二手 TDS2024 現貨 200MHz，4通道，彩色LCD顯示，2GS/s，2.5K/CH

TDS2000系列數字存儲示波器擴展了TDS200系列的性能與操作簡易性，使得他們成為應用廣泛的工具－數字電路設計調試，生產測試，質量控制，維修維護，教育與培訓等等。

值得關注的TDS2000 (彩色) 系列與TDS200系列比較，新性能主要有：

性能的增強：
- 更高的帶寬, 更快的取樣率 (200 MHz 帶寬, 2 GS/s 取樣率) (TDS2022, TDS2024)
- 所有型號具有高級觸發功能, 包括脈沖觸發及可選場(奇偶)選行的視頻觸發, 也包括外觸發。
- 所有型號FFT標準配置
- 觸發頻率讀出
使用簡易性的增強:
- 彩色LCD 顯示 (TDS2000 系列)
- 具有不同波形選擇的自動設置功能
- 探頭選擇指南，保證正確的探頭使用
- 內容相關在線幫助
- 11種波形參數自動測量
- 更簡單的用戶界面－最常用的功能都放在前面板，使用更加方便，比如，單次按鈕，默認設置按鈕

TDS2000 系列主要指標

	TDS2024
顯示	彩色
通道數	4
帶寬	200MHz
取樣率	2.0 GS/s
記錄長度	所有通道2.5K點
時基范圍	2.5 ns到50sec/div
外觸發	所有型號標準配置
脈沖寬度觸發	所有型號標準配置從33ns到10sec可選
觸發信號讀出	觸發源觸發頻率讀出，所有型號標準配置
FFT運算功能	所有型號標準配置
自動設置菜單	所有型號標準配置
自動測量	11 種波形參數測量
探頭檢查指南	所有型號標準配置

TDS2000系列特點與特性

性能/功能	優點
高達200MHz 帶寬，2GS/s最大取樣速率	比傳統數字示波器精確得多的實時波形采集技術更加精確的數字測量顯示與測量更高頻率的信號，更快的上升時間，發生混疊的可能性更小理想的產品設計，維護，維修與生產工具
5 mV/div及其以上的刻度全部達到全帶寬	在5mV/格以上以全帶寬采集信號，比TDS200系列有較大提高（TDS200在2 mv/div and 5 mV/div 刻度時是20MHz 的帶寬限制）所有型號的帶寬靈敏度是20 MHz @ 2 mV/div 模擬電路設計與調試的理想工具
TDS2000系列具有彩色顯示	TDS2000 系列每一通道具有不同顏色的波形，讀出，以及游標簡化多通道復雜波形的觀測理想的設計，維護，維修與制造工具
可選擇波形的自動設置功能	自動監測正弦波，方波及視頻信號，并以圖形化界面顯示這些信號的自動設置選項使用者可以選擇進一步的設置選擇，包括上升下降沿，視頻行場及FFT等按照信號的不同類型，自動顯示4種參數的自動測量值只顯示有信號的通道(關閉無信號的通道) 當多個信號連接至示波器時，使用頻率最低的信號作為觸發源（而不是最小數通道）提高測試效率
探頭連接在線指南	指示使用者正確地調整探頭補償，確認探頭衰減因數優化探頭設置，保證測量精度
11種自動設置	簡化與加速測量過程，減少人為誤差包括：最小值，最大值，上升時間，下降時間，＋脈沖寬度，－脈沖寬度，周期，平均值，周期有效值，峰峰值進行重復測試時尤其有用
在線幫助	象在線手冊一樣提供幫助目錄，超文本鏈接主題，使用者可以有選擇性地學習各種示波器的功能幫助語言與界面語言選擇對應提高使用效率
快速傅立葉變換(FFT) 數學運算功能在所有型號作為標準配置	顯示頻域譜線，快速諧波分析及其它頻域測量分析，測量與調試電路更加快捷自動設置功能使得FFT通過一個按鍵就可以實現
脈沖寬度觸發(或者稱為毛刺觸發)	觸發于小于，大于或等于可選時間限制的脈沖，33 ns 到10sec可選擇加速數字電路設計，調試與分析
可選行的視頻觸發功能	觸發于視頻信號特定的行提高測試效率理想的視頻設計，調試，維護工具
外觸發	所有型號提供前面板不同于輸入通道的外觸發輸入所有通道都可以用來進行測量設計調試多通道信號的理想工具
觸發頻率讀出	由觸發源自動激活（視頻觸發時除外）使用者可以測量觸發信號的頻率（包括外觸發源），無需再使用一個通道做輸出理想的設計，生產與維護手段
觸發觀察按鍵	顯示觸發信號，包括外觸發信號
預觸發觀測	觀察觸發前的信息，發現造成故障的原因，而不是僅僅看到發生了什么故障通過前面板操作可設為零
更加簡單的用戶界面	簡單的用戶界面使得儀器更加容易使用，減少學習時間，提高效率傳統的，熟悉的模擬風格的控制按鈕，使用者可以通過前面板完成大部分常用功能，如自動設置，幫助，單次捕獲，打印，掃描速度等前面板帶燈光指示，指示位置與電平旋鈕工作于特殊功能
多語言用戶界面	菜單與顯示可以選擇10種操作界面：英語，法語，德語，意大利語，葡萄牙語，俄語，簡體中午，繁體中文，朝鮮語，日語手冊也具有多種文字前面板說明文字同樣具有多語言
單次捕獲按鍵	捕獲偶發或非重復性信號更加簡單前面板單次按鍵實現
峰值檢測	捕獲與觀察高頻信號成分，偶發毛刺等，可達12 ns
凍結或停止波形	保持并檢測最后一次觸發的波形
存儲調出波形	將信號與參考波形比較
存儲調出設置	快速存儲設置及調出進行重復測試
無閃爍顯示	觀察低速信號的更多細節

TDS2000系列與TDS200的比較

功能	TDS200系列	TDS2000系列
顯示
通道數	2 或 4	2 或 4
帶寬	60 或100MHz	60, 100,或200 MHz
采樣率	1.0 GS/s	1.0 GS/sor 2.0 GS/s
記錄長度	2.5K	2.5K
時基范圍	5 ns to5 sec/div	5 ns or2.5 ns to 50 sec/div
時基精度	100 ppm	50 ppm
外觸發	2通道,TDS224 無	所有型號標配
脈沖寬度觸發	無	所有型號標配33 ns to10 sec
觸發信號頻率讀出	無	所有型號標配
FFT分析4	TDS2MM模塊	所有型號標配
自動設置菜單	簡單設置	所有型號標配
自動波形參數測量	5	11
探頭檢測指南	無	所有型號標配
在線幫助	無	所有型號標配
恢復默認設置按鍵	存儲/調出菜單里	所有型號標配
水平位置設為零按鍵	無	所有型號標配
單次捕獲按鍵	在觸發菜單里	所有型號標配
帶指示燈的前面板	無	所有型號標配
TDS2MM 模塊		內置測量功能，接口只需選用TDS2CMA
TDS2CMA 模塊		選件

TDS2000 系列示波器

產品	描述
TDS2002	2 Channel, 60 MHz, 1.0GS/s, 彩色DSO
TDS2012	2 Channel, 100 MHz, 1.0GS/s, 彩色DSO
TDS2014	4 Channel, 100 MHz, 1.0GS/s, 彩色DSO
TDS2022	2 Channel, 200 MHz, 2.0GS/s, 彩色DSO
TDS2024	4 Channel, 200 MHz, 2.0GS/s, 彩色DSO
