微電腦全自動風光互補控制器

(帶分流器)

    由于風力資源和陽光資源在不同的地域、季節、天氣條件下分布不同，采用風光互補系統具有一定的互補性。同時充分利用風能和光能資源發電，可減少采用單一能源可能造成的電力供應不足或不平衡。因風力發電一次性投資較低，而光伏發電系統維護量低，所以采用風光互補系統，性價比會大大提高。
    我公司生產的“風光互補控制器”是專門為風力發電系統和太陽能系統設計,采用國際上先進可靠的微電腦智能控制芯片,結合多年來使用經驗,開發研制了自動控制系統將風力發電機或太陽能電池板獲得的電能儲存到蓄電池中的一種產品。

    控制器不僅外觀大方，操作方便，該控制器自動為蓄電池充電,而且具有蓄電池過充保護，超壓自動分流卸荷,顯示風力發電機三相充電情況等功能, 完全實現無人職守. 運行可靠，安全，效率高，壽命較長.

［型號說明］
代表參數型號：KG-24-400
 KG：風光互補控制器
  24：額定電壓DC24V
 400：風機光伏功率總和400W

［性能特點］

1) 時實數碼管顯示蓄電池電壓,數碼管顯示蓄電池容量,直觀準確.

2) 微電腦芯片控制，控制精確.
3) 蓄電池過壓保護,自動卸荷.
4) 采用進口16位單片機芯片控制，風機最大效率跟蹤技術（MPPT）,高效率、

    太陽能和風機輸入相互獨立，一路出現故障時不影響其它路的正常工作，保證用電設備運行正常.

5) 自動軟剎車和手動剎車功能(用戶選配功能)，保護風機和風光互補控制器安全可靠的運行；

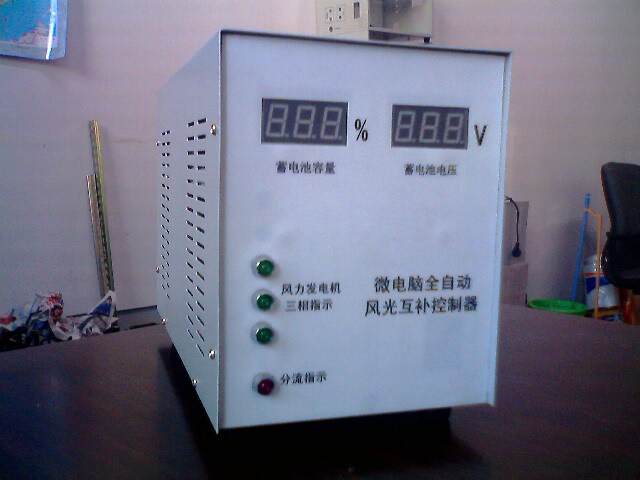

一. 前面板設置:

1.      蓄電池容量:時實顯示蓄電池容量百分比狀態,供用戶掌握使用電器設備容量及時間.

2.      蓄電池電壓:時實顯示蓄電池電壓情況

3.      風力發電機三相輸入:此三只指示燈閃亮即發電機為蓄電池充電狀態中.

4.      分流指示:此指示燈閃亮即為發電機發電功率超過額定功率,控制器自動啟動分流器分流多余電能,以保護系統不受沖擊損壞.

二.  后面板設置:

1.      風力發電機三相接線端子:風力發電機三相進線不分順序一一接入三個端子.

2.      蓄電池正負接線端子:蓄電池進線正負分別接蓄電池正負端子,禁止反接.

3.      太陽能正負接線端子:太陽能電池板進線正負分別接正負端子.

使用方法:

1.      正確接入發電機三相,電瓶正負極(禁止反接),太陽能正負極端子,.連接完畢后機器自動開機.

2.      電壓指示顯示蓄電池兩端電壓,數碼管顯示直觀準確.

3.      蓄電池容量指示顯示蓄電池容量百分比.例如:80%即表示此時蓄電池容量為80%.

4.      此機具有自動分流卸荷功能,完全實現無人職守,即可完成卸荷,當電壓超過限定值后,控制器自動接通分流卸荷器,進行卸荷.
