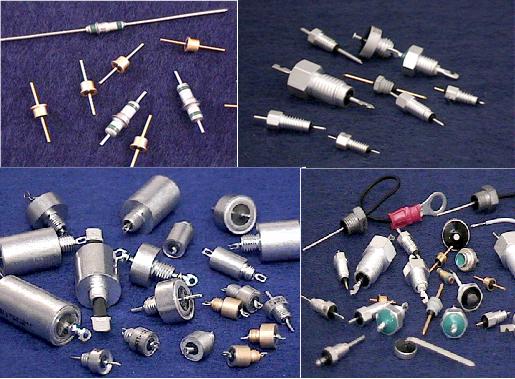

穿心電容,饋通濾波器,低通濾波器,焊接式濾波器,樹脂密封螺栓式濾波器,玻璃密封高性能軍用濾波器

濾波器類型

C 型饋通濾波器

是一種避免高頻對地的噪音干擾的低自感應裝置，成本低廉，適合應用于高阻抗源和高負載的場合。

L 型濾波器

這是款帶有電感元件和電容元件的饋通濾波器，這種濾波器典型用于帶有低阻抗源和高阻抗負載的電路中,反之亦然。注意：其電感元件應當面向低阻抗源

Pi 型濾波器

Pi 型濾波器是由兩個電容元件和在兩個電容元件之間的一個電感元件組成，對阻抗源和負載均表現為低阻抗。Pi型濾波器比C型，L型結構提供更好的高頻濾波性能

T型濾波器

T型濾波器由兩個電感元件和一個電容元件組成。其電路結構表現為從任何一端的輸入均為高阻抗。它和Pi 型濾波結構相似，但沒有Pi型濾波器應用廣泛,可應用于開關轉換領域.

多節式濾波器（雙T型）

多節式濾波器是為帶有低阻抗源和負載的電路中的適宜的插入損耗而設計的，它被推薦在任何需要高濾波效果中應用。它利用電感輸入, 與MIL-STD-461的測試裝備（10 μF饋通電容）能完全兼容。

焊接式濾波器

焊接式濾波器是對于安裝空間狹小時最理想產品。主要用于濾波信號/數據線和AC電源線。

特點：尺寸小，有效利用空間

額定電壓可達500VDC

多種電路結構：C 型， Pi 型和L型電路都可以提供

高溫構造可以防止安裝時的回流

可供MIL-F-15733 QPL 和 MIL-C-11015 (CK99)認證的濾波器

樹脂密封螺栓式濾波器

這款濾波器用所配的螺母和墊圈很容易地安裝到通孔位置。在堅固外殼的兩端用樹脂密封提供良好的環境保護。主要用于信號/數據線和DC電源線濾波。微型擠壓安裝或螺裝是不適合焊接時的理想選擇，適合微波及其他高頻應用。

寬范圍尺寸：4-40 螺紋到 5/16-24 螺紋

電壓值：到500 VDC/220 VAC

可供MIL-F-15733認證產品

電路結構：C 型，L 型，及Pi型

可提供公制螺紋

可提供微型擠壓安裝或螺裝型的濾波器

高流高壓樹脂密封濾波器

高流濾波器主要應用于高流開關式電源與DC充電系統，高壓濾波器主要應用于高壓電源

特點：

高電流可達100Amps

電壓可達1250VDC和240VAC（400Hz）

UL.1459和CSA C22.2　　認證

堅固螺栓式結構容易安裝

名稱: 強電流電源表面安裝系列

應用范圍: 電源放大器、電源、發動機、高流總線和驅動電路

特點:

電流值：C型20Amp π型10Amp

結構: 耐高溫結構

尺寸小: 正方體表面與PCB焊接

包裝: 帶式卷裝

特性: 插入損耗范圍 18GHZ

電容量: π型68PF-4000PF C型68PF-0.01μF

溫度范圍: -55℃-+125℃

最大電流: C型20Amps π型10Amps

名稱: 樹脂密封/內焊接系列電容和濾波器

應用范圍: 電信設備、傳輸設備、微波濾波器、工控機、復合電路濾波器組件

特點:

成本低: 廉價的樹脂密封濾波器有利于環境保護

優化設計: 各種螺紋規格供選擇,C 、L和π型電路供選擇

可靠性: 參照MIL-F-15733和 MIL-F-28861標準制造

安全性: 通過UL1459和CSA C 22.2安規認證

FED/MIL認證: 符合MIL-F-15733要求

特性:

插入損耗范圍: 1MHZ - 18GHZ

電容量和溫度特性: NPO, X7R, Z5U 1.4μF

溫度范圍: -55℃-+125℃

最大電壓值: 2500VDC 240VAC(400HZ)

最大電流: 100Amps

名稱: 玻璃密封高性能濾波器

應用范圍: 電源、信號線、火箭點火裝置、飛機、軍事通訊、醫療設備、多段式濾波

特點:

密封性: 適用于惡劣環境

優化設計: 多種尺寸形狀及C 、L和π型電路供選擇，

瞬間抑制π、T、&TT電路可選

可靠性: 參照MIL-F-15733和 MIL-F-28861標準制造，

基于MIL-F-28861和太空應 用“S”級水平

符合QPL要求

FED/MIL認證: 符合MIL-F-15733和 MIL-F-28861標準

特性:

插入損耗范圍: 1MHZ - 18GHZ

電容量和溫度特性: NPO, X7R, Z5U 1.4μF

溫度范圍: -55℃-+125℃

最大電壓值: 2500VDC 240VAC(400HZ)

最大電流: 30Amps

玻璃密封高性能軍用濾波器

此系列濾波器采用玻璃密封裝， 具有優良EMI濾波性能。對那些在惡劣的環境仍要求高可靠性濾波的，這款產品是最好的選擇。可供10KHz 到大于10GHz的寬頻高性能EMI濾波。

玻璃密封系列高度防潮，防腐蝕，防及其他可能在軍事應用中遇到的惡劣環境的影響。

特性：

通用直徑：.375"/.410" 和.690"外形直徑

電壓范圍：從50VDC到400VDC / 240VAC,400Hz

濾波結構：C 型，L 型，Pi型, T型及雙T型

可供MIL-F-15733 和 MIL-F-28861 濾波認證產品

1F=1000000μF 1μF= 1000nF=1000000pF

Amp:
0.06 0.15 0.25 0.3 0.45 0.5 1 2 3 4 5 10 15 25 50 100

Rated Voltage :
DC 5V 28V 35V 50V 60V 70V 80V 100V 150V 200V 250V 275V
300V 330V 350V 400V 450V 500V 600V 750V 1250V 2500V
AC 70V 85V 90V 115V 125V 140V 200V 220V 230V 240V 330V 350V
