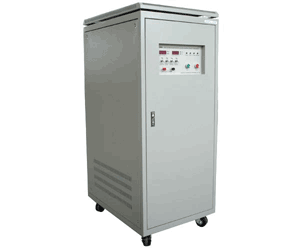

WWL-LSG三相線性高壓大功率穩壓穩流電源（三相輸入、線性結構、超低紋波、超高電壓）


簡要介紹

本電源除具有WWL-LSX電源的特性外，還具有輸出電壓高的特點，我們可根據客戶的要求制造出超高電壓（最高可達50kV）的電源，且功率可達400kW，電壓電流均可連續可調，可長期滿載連續穩定的工作。此電源可應用在國防上高尖端的試驗、氣體放電、高壓電子管的測試?yán)匣�，也可�?yīng)用在其它電子元件的測試?yán)匣�上�?

由于本電源輸出電壓較高，在未作特別要求的情況下，一般將輸出負端子與機殼即地線連接，確保使用者的人身安全。

　

性能特點

1、規格范圍：近200種規格，輸出電壓800-50kV、輸出電流0 -200A 、輸出功率6-400kW之內任選

2、恒壓恒流：電壓值從5%－100%額定值連續可調

電流從零至額定值連續可調，恒壓恒流自動轉換

3、過流報警：報警電流值0－額定值連續可調，電源輸出電流超過電流報警值時將聲光報警

4、過壓保護：電壓保護值0－額定值連續可調，電源輸出電壓超過電壓保護值時將跳閘保護

5、短路保護：允許在任何工作狀態下長期短路或短路開機

6、過載保護：電源或負載出現故障，輸出電流超過額定值1.5倍時，電源跳閘保護

7、短路報警：當輸出電壓低于1%額定值時，電源聲光報警（選配）

8、自動放電：供容性負載關機放電用（選配）

9、輸出顯示：電壓、電流同時LED數碼管顯示

10、脈沖工作：可配時間控制器構成脈沖電源（選配）

11、智 能 化：可與計算機連接，組成計算機控制的智能型電源（選配）

　

主要用途

1、　院校，科研院所實驗室，電器產品檢測、調試

2、　電子產品檢測、老化、氣體放電

3、　用于電子元器件的例行試驗

4、　整機老練以及其它一切需要使用高電壓輸出的場合

　

技術指標

　 電壓調節范圍
5%－10%額定值到100%額定值連續可調　　（恒壓恒流自動轉換）

電流調節范圍
0－額定值連續可調

源效應
CV≤0.01%　CC≤0.01% �。ㄝ敵鰹樽罡唠妷�，最大電流時測量）

負載效應
CV≤0.1%　CC≤0.1%　�。ㄝ敵鰹樽罡唠妷海�最大電流時測量）

紋波電壓
CV≤0.01%　CC≤0.1%　�。ㄝ敵鰹樽罡唠妷�，最大電流時測量）

顯示方式
電壓表為4位半LED數碼管顯示　

電流表為3或4位半LED數碼管顯示

顯示精度
電壓表 0.1V

電流表 1mA　　　�。ㄗⅲ翰煌�規格電源顯示精度可能不一樣）

顯示誤差
電壓表≤1%±1個字

電流表≤1%±1個字　�。ㄗⅲ嚎筛鶕�(jù)客戶要求調整顯示誤差）

短路保護
本電源具有短路保護功能,可短路開機,但應盡量避免在高壓時直接短路

保護方式
過壓、過載、缺相跳閘保護；過流報警保護

工作方式
長期滿負荷連續工作

輸入電壓
三相380V±10% 　50Hz±10%

環境條件
溫度 -20℃ -+40℃　濕度≤80%
