晶體管圖示儀 BS-4812

產地: 北京  (32×22×44 cm，約15kg)

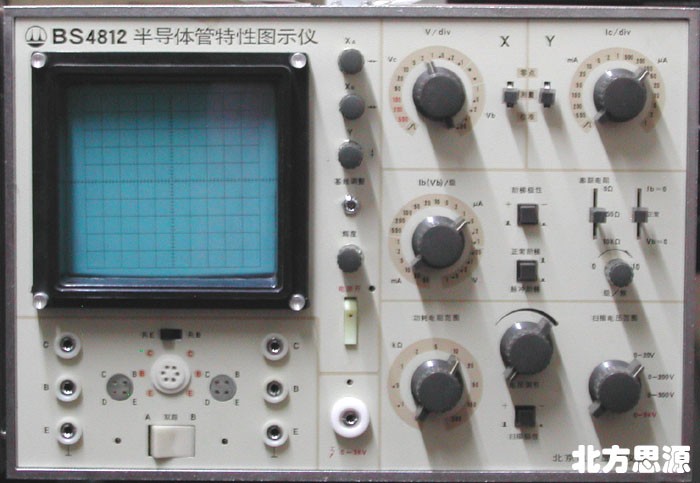

BS4812型半導體管特性圖示儀是一種能在示波器上觀測半導體管特性曲線的專用儀器。通過示波管的內刻度可直接讀測半導體管的低頻直流參數，通過攝影裝置可記錄所需的特性曲線；根據需要還可以測試隧道二極管、場效應管、VMOS管、達林頓管及可控硅等半導體材料制做的器件。

• 可同時在示波器管熒光屏上顯示兩只同類型半導器件的特性曲線
• 集電極掃描電壓0-500V 二端測試電壓0-5KV
• 集電極電流1μA-500mA/div
• 具有脈沖階梯信號

Y軸

• 集電極電流范圍：1μA-500mA/div ，按1、2、5順序分18檔，誤差≤±3％
• 基極源電壓：0.1V/div ，誤差≤±3％

X軸

• 集電極電壓范圍：0.1V-50V/div ，按1、2、5順序分9檔，誤差≤±3％
• 兩端測試電壓范圍：100V-500V/div ，按1、2、5順序分3檔，誤差≤±5％
• 基極電壓范圍：0.05V-1V/div ，按1、2、5順序分5檔，誤差≤±3％
• 基極源電壓：0.1V/div ，誤差≤±3％


階梯信號

• 階梯電流范圍：0.1μA/級-50mA/級 ，按1、2、5順序分18檔，誤差≤±5％
• 階梯電壓范圍：0.05V/級-1V/級 ，按1、2、5順序分5檔，誤差≤±5％
• 每族級數：0-10級連續可調
• 串聯電阻：0Ω，100Ω，10KΩ
• 階梯極性：正、負兩種
• 階梯輸入：正常、零電壓、零電流三檔

集電極掃描信號

• 峰值電壓及電流容量：0-20V 5A（峰值） 0-200V 0.5A （峰值） 0-500V 0.2A（峰值）
• 功耗限制電阻：0-200KΩ ，11檔，誤差≤±10％
• 高壓輸出：直流0-5KV連續可調，最大輸出電流1mA
• 校準電壓：可進行—10div校準，分—0.1V、—0.2V、—0.5V三檔
• 電源：220V±10% 50Hz±5%
• 視在功率：約44W（最大時約90W）
• 預熱時間：15min
