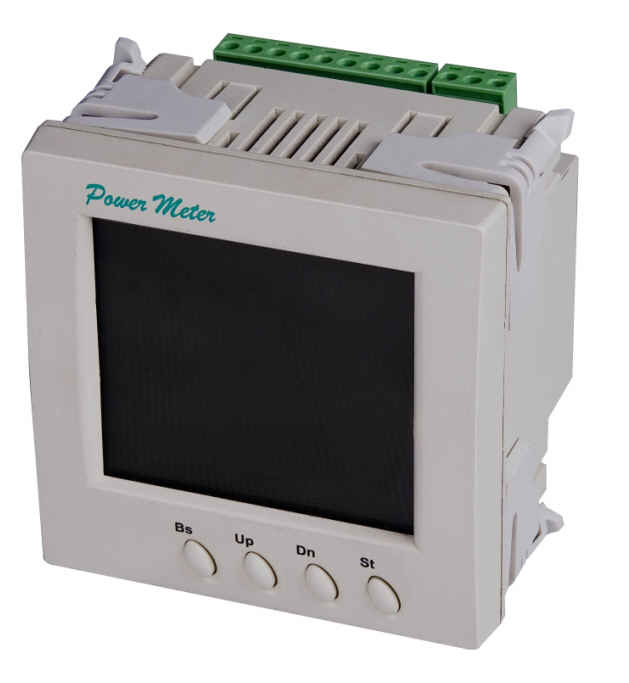

YT194E-9SY多功能電力儀表
所屬類別：電源配套分類>>測試儀器
電子信箱：hzytcn@163.com
聯系電話：057128812865
聯 系 人：朱建飛
更新時間：2009/9/18 10:12:01
技術指標
1、引用標準：
u 基本電量：GB/T13850-1998 (IEC688-1992)
u 有功電能：GB/T17215-2002 (IEC61036:2000)
u 無功電能：GB/T17882-1999 (IEC61268:1995)
2、精度指標
|
參數 |
精度 |
A相 |
B相 |
C相 |
總量 |
平均 |
|
電壓 電流 有功功率 無功功率 視在功率 功率因數 有功電能 無功電能 頻率 |
0.5%fs 0.5%fs 0.5%fs 0.5%fs 0.5%fs 0.5%fs 1%rd 2%rd 0.05%rd |
V1 A1 W1 var1 VA1 PF1 |
V2 A2 W2 var2 VA2 PF2 |
V3 A3 W3 var3 VA3 PF3 |
W var VA PF Wh varh Hz |
VE AE |
3、輸入
u 電壓：額定220V (可選57.7V/100V/380V)
u 電流：額定5A (可選1A)
u 頻率：45-65Hz
4、負載
u 電壓：<0.5VA/相 (額定220V時)
u 電流：<0.5VA/相 (額定5A時)
5、過載
u 電流：2 倍額定連續 10倍額定10秒
u 電壓：2 倍額定連續 600V 10秒
6、絕緣強度
u IEC 688 / IEC 255-3 ( 1989 )
u 2kV AC rms 1 分鐘，輸入/輸出/外殼/電源之間
7、電磁兼容試驗
u 靜電放電抗擾度試驗：IEC-61000-4-2 4級 ；測試電壓:8Kv
u 電快速瞬變脈沖群抗擾度試驗：IEC61000-4-4 3級
測試電壓: 輸入 1kV ； 輔助電源 2kV
u 浪涌(沖擊)抗擾度試驗：IEC61000-4-5 4級 ； 共模4kV電壓測試
8、工作環境
u 溫度：-20℃～+60℃
u 濕度：RH 20%～95%（無凝露）
9、防護等級
u 面板:IP40
10、貯藏條件
u 溫度：-25℃～+70℃
u 濕度：RH 20%～95%
11、工作電源
u AC 80-265V,
u DC 20-60V (可選)
u 最大功耗 6W
12、外形尺寸
u 長×寬×高=96mm×96mm×70mm
13、安裝開孔尺寸
u 長×寬=92+1mm×92+1mm
