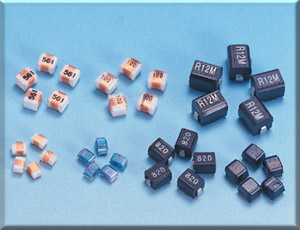

產品名稱: 貼片電感,繞線電感
產品型號: 0805,0603,1210,1816

簡單介紹：微型SMD貼片電感是專門為當今的高頻應用而設計的. 瓷芯結構可產生最高的自共振頻率和優良Q值. 這種無磁電感還可確保最優的熱穩定性可預測性,和整批一致性. 磁芯電感擁有低直流電阻和高額定電流,電感值從1.2到10uH

詳細介紹：微型 SMD 表面安裝貼片電感
SMDCH 0603/0805/1008/1210 型


特徵:　　

• 微型SMD貼片電感是專門為當今的高頻應用而設計的.
• 瓷芯結構可產生最高的自共振頻率和優良Q值.
• 這種無磁電感還可確保最優的熱穩定性可預測性,和整批一致性.
• 磁芯電感擁有低直流電阻和高額定電流,電感值從1.2到10uH.

料號說明 :　　

1.       產品類型:表面安裝電感.

2.       材質:

o        CH : 瓷芯

o        F: 鐵氧芯

3.       端子:

o        G : 鍍金

o        S : 鍍銀(僅限於SMDFSR型)

4.       包裝方式 : R: 卷帶包裝.

5.       型號 : 1008 型: L=0.1英寸 W=0.08英寸.

6.       電感值:47N 表示 47 nH.

7.       公差 : G:+2%; J:+5%; K:+10%; M:+20%.

電感值和額定電流范圍:

• SMDCHGR0603    1.6~270nH        0.7~0.17A
• SMDCHGR0805    2.2~820nH        0.6~0.18A
• SMDCHGR1008    10~10000nH    1.0~0.16A
• SMDFSR1008        1.2~10.0nH       0.65~0.30A
• SMDCHGR1210    10~4700nH       1.0~0.23A
• 測試設備:
  L&Q&SRF : HP4291B 阻抗分析儀及HP16193A 測試夾.
  DCR : 毫歐表.
• 電氣特性於25^oC測試.

特性 :　　

• 額定電流 :基於溫升不超過 15^oC.
• 工作溫度 :
  • -40^oC 至 125^oC (瓷芯)
  • -40^oC 至 85^oC (鐵芯)

應用 :　　

• 尋呼機, 無線電話.
• 高頻通訊產品.
• GPS(全球定位系統).
