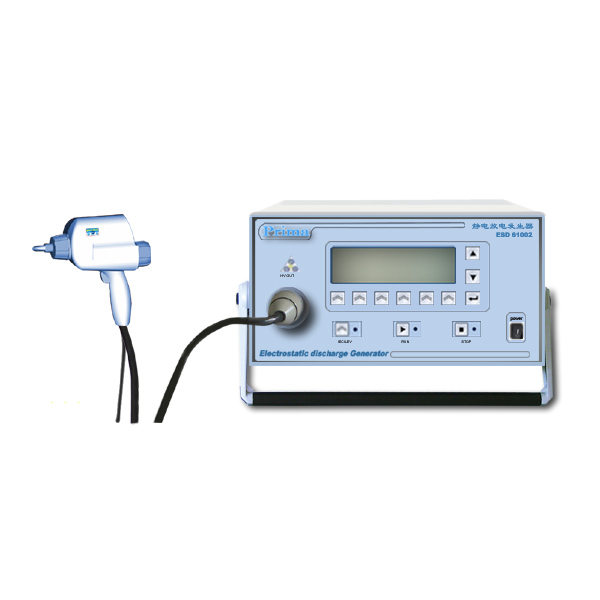

靜電放電發生器 ESD61002B
產品詳情
1.符合 IEC61000-4-2 和 GB/T17626.2 標準的要求；
2.為評定電氣和電子設備經受靜電放電時的性能提供一個判據；
3.液晶顯示， 智能控制，使用程控高壓電源，可靠性好，內置國際標準等級參數 ,體積小，操作方便；
4.可以非常方便地更換阻容套件，以滿足不同標準的試驗要求。 |
|
技術參數：
|
|
|
輸出電壓
Output voltage(kV) |
第一峰點
電流
First peak current(A) |
30ns 處
電流
Current at 30ns(A) |
60ns 處
電流
current at 60ns(A) |
|
2 |
7.5 |
4 |
2 |
|
4 |
15 |
8 |
4 |
|
6 |
22.5 |
12 |
6 |
|
8 |
30 |
16 |
8 | |
|
參數 Parameter |
ESD61002A(20kV) |
ESD61002B(30kV) |
|
輸出電壓 Output voltage |
0.2-- ± 20kV ± 5% |
0.2-- ± 30kV ± 5% |
|
輸出電壓極性 Polarity |
正 / 負 Positive/Negative |
|
放電電容
Energy storage capacitance |
150pF |
|
放電電阻
Discharge resistor |
330 Ω |
|
放電電流上升時間
Current rise time |
0.7 ～ 1ns |
|
工作形式
Operation modes |
放電時間間隔可以設置在 0.05 ～ 99.99s 之間，可滿足各種操作方式，如 20PPS 放電； 設置值小于 0.05s 時，是單次放電 |
|
放電次數設定
Numbers of discharge |
1 ～ 9999 或無限次 |
|
放電形式
Dischange modes |
接觸放電 Contact discharge |
|
空氣放電 Air discharge |
|
放電次數 Number of discharge |
可預設置 1-9999 次或無限次 |
|
設備工作電源 Power |
AC220V ± 10%,50 Hz |
|
環境溫度 Operating temp. |
15 ℃ -35 ℃ |
|
主機尺寸，重量 Dimension，Weight |
350×360×175 mm 10kg | |
