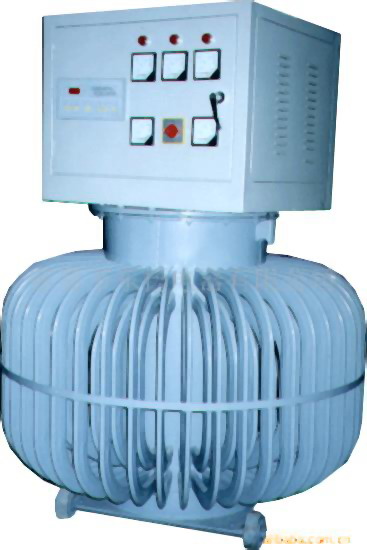

TNSJA系列穩壓器構造原理及技術參數
　　
　　一、　構造原理
　　主要構造機件為轉子R和定子S組成，如圖　所示。轉子內繞組為一次繞組與供電線并聯，定子繞組為二次繞組與負載串聯。當3～4間加于一定的一次電壓E1時，二次繞組所感應電壓以此倆繞組之相位角θ的變動，而隨著變化。則E2＝E1cosθ可以連續變化，若將功贖2～3間連結在一起，1～4間之端電壓等于E1＋E2＝E1（1＋cosθ），于是倆繞組同方向平行時，1～4間的端電壓為最大，等于E1＋E2，至于倆端相互成直角，二次繞組沒有感應電壓，E2＝θ，端電壓等于供電電壓E1時，若轉子繼續再轉θ大于90？，二次繞組亦有感應電壓存在，但感應電壓E2與E1　相反時，端電壓等于E1～E2，之差。
　　
　　綜上所述，知道一次二次的相對位置，在有負載時亦可以從一次磁通量的變化，連續調整改變電壓。其優點在于制造容量大，瞬間超載能力強，故障率低。
　　
　　二、特點簡介
　　1、　線圈采用日制高磁束H14硅鋼片，H級銅線，耐高溫諾美式絕緣材料。
　　2、　利用電感原理制造，無碳刷磨損問提，故障率低、不產生火花、安全性能高、使用年限長、可達15年之久。
　　3、　電壓調整方式：非段式、電壓呈線性升降，輸出最準確。
　　4、　三園一次性下料，復式整體沖模，進槽配合，空載損耗小，躁音低。
　　5、　PC板采用雙層玻璃纖維板，采用工業級零件，壽命長，不易故障。
　　6、　人性化設計觸控式調整設定輸出電壓，簡易迅速。
　　7、　內部結構完全模組化，PC板控制線采用插銷式，維修保養容易。
　　8、　異常電壓警報功能：當電壓過高、過低時，　此時內部鋒鳴器會報警。
　　9、　超載保護功能：負載容量超過穩壓器容量時，會自動報警，以保護內部控制板及主線不致燒毀。
　　
　　三、主要技術參數
　　1、穩壓范圍：額定輸入范圍380V±20％
　　2、穩壓精度：380V±1％（可調）
　　3、應變時間：＜　0.5S
　　4、輸出效率：95％以上
　　5、波形失真：無失真（與輸入波行形相比）
　　6、工作環境：0℃～＋40℃
　　7、散熱方式：油入自冷式（10號變壓油）
　　8、過載能力：允許1.2倍額定電流1小時過載
