柴油發電機組并機柜/并網柜簡介
當兩臺及以上發電機組聯合在一起向負荷供電時，或者當一臺或多臺發電機組聯合在一起向電網供電時，需要加裝發電機并機/并網柜，系統才能達到聯合供電的要求，使發電機正常工作。
并機/并網柜系統主要由開關柜、綜合保護器、并機控制系統等組成，根據不同的用途，大致分為如下幾類：
1、發電機組作為主用。（沒有電網，或一直發電）
   a、并電網發電  b、向某些范圍設備和生活供電
2、發電機組作為備用。（當市電停電時使用）
   a、一般工廠備用  b、樓宇備用  c、特殊場合備用（如電廠醫院，生物，通訊等）
不同的用途，配置也相應的有些改變。客戶可以參看說明書，根據需要選擇。
一、柴油發電機并機方案：
1、手動并機：采用燈光或同步表指示，該方法一般用于機械調速的老式柴油發電機組；
2、半自動并機：自動并機，手動解列，一般用于工廠主用或備用電源；
3、全自動并機：市電停電，啟動2臺或多臺發電機組，并機后向負荷供電，市電恢復，自動解列，機組自動停機，一般用于樓宇的備用電源；
4、調峰并機：機組的并機運行數量根據負荷的大小變化，自動加減。
采用何種方案由客戶選擇。
二、柴油發電機并機柜的主要功能及技術參數：
1、自動同步和合閘；
2、自動分配負荷；
3、軟性卸載、軟件加載（備選）；
4、零功率分閘（備選）；
5、自動調峰（備選）；
6、帶通訊接口，可與計算機中心聯網（備選）；
7、并網時恒功率因數功能；
8、保護功能；
a、同步保護；
b、過流保護；
c、逆功保護；
d、過功率保護（備選）；
e、過欠壓保護（備選）；
f、機組故障保護（備選）；
g、急停；
9、技術參數：
a、并機柜的電壓等級230V、400V、480V、600V（660V）；
b、并機柜電流：400A、600A、800A、1000A、1250A、1600A、2000A、2500A、3000A；
c、頻率：50HZ或60HZ；
d、接線方式：Y接三相四線；
e、同步相位差：1~25°；
f、負載分配差度： 5%；
g、逆功率動作：5~20%可調；
h、正功率動作：“NO”20~100%可調；“OFF”0~80%可調；
三、主要并機元器件：
1、自動同步器         GAC  SYC6714                （美國進口）
2、自動負荷分配器     GAC  LSM672                 （美國進口）
                  GAC  LSM201     （帶功率轉移及零功率分閘功能）
3、介面卡             GAC或AIS
4、可編程控制器       PLC                    日本三菱或韓國LG
5、指示儀表：電壓表、電流表，功率因數表、功率表、頻率表。一般采用國內品牌產品，也可采用進口產品或數字式儀表。
6、控制繼電器：歐姆龍等。
7、主開關一般采用：ABB、施耐德、LG或國內品牌產品等。

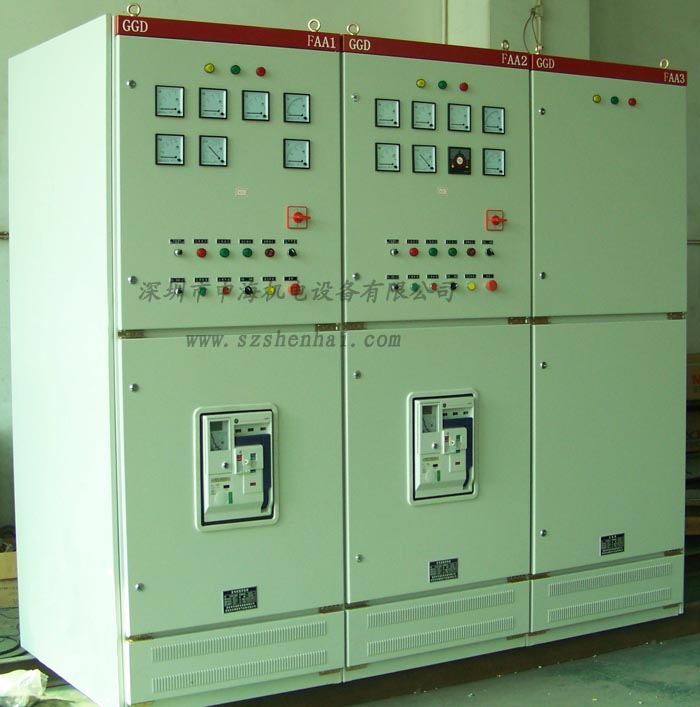

8、柜體一般采用GGD柜體，高2200或2000，寬800，厚800。
深圳市申海機電設備有限公司并機產品型號：
低壓并機柜GGD型(固定式)
高壓并機柜XGN15-12/P(固定式)
低壓并機柜GCK型(抽出式)
高壓并機柜KYN28A-12/P(抽出式)
發電機控制器科邁系列
并機/并網集中控制臺
