HV03-10/25mA-P 電流型電壓傳感器
LI009V1/2008
一、特點
1．印制電路板焊接安裝，外形美觀；
2．利用霍爾效應及磁補償原理，被測回路與測試回路絕緣度高；
3．用于測試直流、交流、脈動電流；
4．全封閉，機械和耐環境性好，電壓隔離能力強，安全可靠。
二、使用環境條
1．工作溫度范圍：0℃～+65℃；
2．環境儲存溫度：-20℃～+75℃；
3．相對濕度：溫度為40℃時≦90%；
4．大氣壓力：860~1060mbar
(約為650～800mmHg)。
三、工作頻率范圍：
0-150kHz。
四、絕緣耐熱等級：
B級(130℃)。
五、安全特性：
1．絕緣電阻：常態時大于1000MΩ；
2．抗電強度：可承受工頻2500V/50Hz/1分鐘；
3．阻燃性：符合UL94-Vo級。

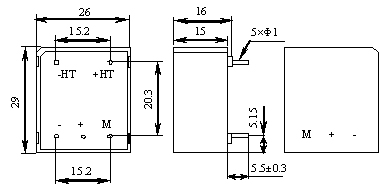

六、外形圖及安裝尺寸如圖
七、性能參數見表
|
型號 技術參數 |
HV03-10/25mA-P |
|
額定輸入電流IIN |
10mA |
|
額定輸入電壓VPN |
10～500V |
|
測量范圍 |
0～14mA |
|
額定輸出電流IOUT |
25mA |
|
額定輸出采樣電壓 |
≤5V |
|
負載電阻 |
≤ 200Ω |
|
工作電壓 |
±15V DC(±5%) |
|
轉換率 |
2500:1000 |
|
角差 |
≤50’ |
|
線性度 |
±0.2% |
|
帶寬 |
DC～150kHz |
|
絕緣耐壓 |
2.5kV有效值/50Hz/1分鐘 |
|
響應時間 |
小于40µS |

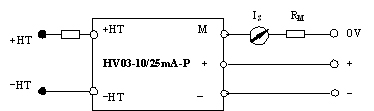

八、使用說明和注意事項
1．在Vp被應用在端子+HT 上時，Is是正向。
2．在原邊串聯一電阻調節輸入的電流保持在額定范圍內。
3．副邊連接：+端：電源電壓+15V M端：測量 -端：電源電壓-15V 0：為電源相對0V
例如：被測電壓Vp=250V
1．R1=25kΩ/10W，Ip=10mA
2．R1=50kΩ/5W，Ip=5mA
九、典型應用
● 直流變頻調速，伺服電機牽引 ● 直流電機牽引的靜態轉換 ● 不間斷電源(UPS)
● 開關電源(SMPS) ● 電焊機電源
