XK－TA6 A型模擬電路實驗裝置
公司名稱：合肥歐科電子儀器有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：hfsanke@163.com
聯系電話：13170273533 0551-3623689
聯 系 人：李小姐
更新時間：2010/11/5 9:22:17
所屬類別：電源配套分類>>測試儀器
電子信箱：hfsanke@163.com
聯系電話：13170273533 0551-3623689
聯 系 人：李小姐
更新時間：2010/11/5 9:22:17
產品詳情

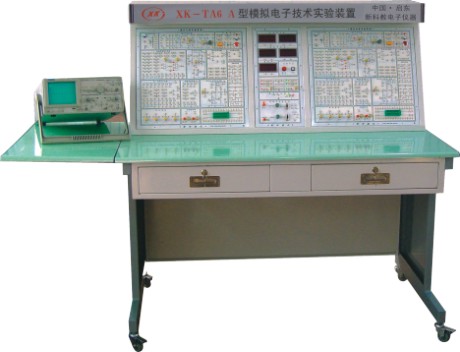

| XK－TA6 A型模擬電路實驗裝置 該系列電子技術實驗裝置是根據教學大綱要求“模擬電子技術”、“數字電子技術”實驗教材要求而開發設計的，采用了高檔噴塑金屬結構、進口防火面板材料。實驗區接口采用鍍金自鎖大孔及萬能鎖緊插座等新工藝。系統特點：設計新穎，美觀大方，連接方便，圖示清晰，面板布局科學合理，本設備完全滿足本科的全部實驗內容和課程設計，同時為教師及研究生的開發新實驗提供了完美的工作平臺。模擬電路實驗區：采用集中分散模塊實驗區方式，建有大規模的元件區及實驗擴展區，并在線路實驗區印有相應的實驗原理圖，可根據不同的實驗要求，采用彈簧疊插導線來連接相應的實驗電路，完成所需的實驗內容。主要技術性能：外型尺寸：長1250(mm)加兩塊儀器板2X400(mm)總長2050(mm) 寬 720(mm) 高 1280(mm)交 流： 220V電源 (電流型漏電保護) 四位單相輸出插座總容量≥3A低壓交流源：0－6V－10V－15V(15V具備短路報警功能) 雙0－17V直流穩壓電源：±5V ≥1A ±12V ≥0.5A ±3～30V ≥0.5A (連續可調)函數信號發生器：方波、三角波、正弦波，四檔20Hz～100KHz連續可調測試儀表：數顯式直流電壓表2 塊 數顯式直流電流表2 塊數顯式1MHz頻率計1 塊 三態巡輯測試筆1 個實驗項目：（一）模擬電路01、單級放大電路02、兩級放大電路03、負反饋放大電路04、射極跟隨器05、共發射極放大電路06、共集電極放大電路07、共基極放大電路08、晶體三極管輸入輸出特性實驗09、場效應管放大電路實驗及主要參數測試10、自偏壓共源放大電路11、差動放大器12、互補對稱功率放大器13、集成運算放大器的基本參數測試14、集成加法運算電路15、集成減法運算電路16、集成積分運算電路17、集成微分運算電路18、比例求和運算電路19、集成運放一階有源濾波器20、電壓比較器的研究21、遲滯比較器22、波形發生電路23、有源濾波器24、集成功率放大器25、集成電路RC正弦波振蕩器26、LC振蕩電路27、晶體振蕩電路28、整流濾波與并聯穩壓電路29、串聯穩壓電路30、集成穩壓器電路31、函數信號發生器實驗32、波形變換  |
