一、概述

SW8000供配電智能化綜合監控系統以計算機、通訊設備、測控單元和多功能電力儀表為基本工具，為供配電系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統，在變配電監控中發揮了核心作用，可以幫助企業消除弧島、降低運作成本，提高生產效率，加快變配電過程中一場的反應速度。

二、系統結構

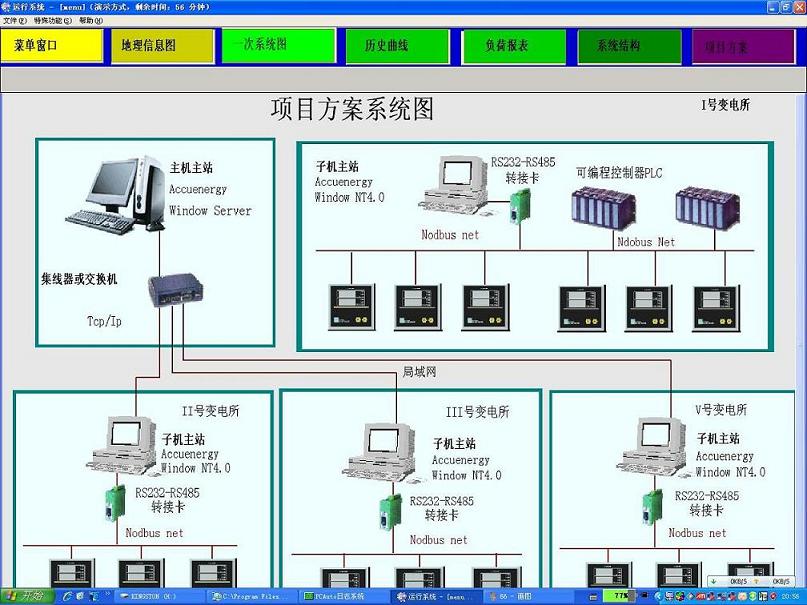

采用三層的網絡分布式結構，它包括站控管理層、網絡通訊層和現場設備層。站控管理層包括：監控主機、打印機等；網絡通訊層包括：工業以太網交換機、通訊網關、通訊服務器、人機界面等；現場設置層包括：電力監測儀表、監控儀表、微機綜合保護裝置等，其中的通訊可采用通訊電纜。

三、技術指標

◆信息量總點數：30，000點                  ◆遙信正確率：100%

◆重要遙測更新周期：<2S                    ◆遙信正確率：100%

◆一般遙測更新周期：<3S                    ◆遙信正確率：100%

◆事故時遙信變位傳送時間：<1S              ◆遙信正確率：>99.9%

◆事故推畫面時間：<1S                      ◆海拔高度：<4000m

◆遙信變位：<1S                            ◆工作環境溫度范圍：-20℃～+65℃

◆遙控過程完成：<3S

◆存儲環境溫度范圍：-40℃～+85℃

◆模擬量測量綜合誤差：<0.5%                ◆相對濕度：<95%（25℃）

◆電網頻率測量響應時間：<0.01Hz            ◆在實時數據庫容量支持到10000點

◆調用畫面響應時間：1S～3S                 ◆基本保持一下系統指標：

◆單元控制裝置接受命令到開始執行時間：<1S  ◆系統使用壽命：>10年

◆網絡速率：100M或1000M

◆系統平均無故障時間：系統MTBF>30000h

◆事件記錄爭正確率：>99.9%

◆ CPU負載：正常情況下負荷率<15%

               （任意5分鐘內平均）

                事故情況下負荷率<35%

               （任意1分鐘內平均）

四、系統功能

◆人機交互

      監控系統采用全中文界面，顯示供配電系統的接線圖，動態顯示測量參數。

◆用戶管理

◆數據采集與處理

       監控系統實時采集電氣設備的模擬量（電壓、電流、頻率、功率、電能、溫度、濕度等）  和開關量（斷路器與隔離開關位置信號、設備運行狀態、繼電保護及自動裝置信號等）。監控系統將采集的數據經處理后上傳并保存，為自動化系統的管理提供必要的信息。

◆趨勢分析

◆事件記錄與報警管理

◆報表打印

軟件支持多種冗余結構，包括：控制設備冗余、控制網絡冗余、管理網絡冗余等多種冗余模式。系統采用對等網結構和全局?jǐn)?shù)據庫技術，內置的高性能實時數據庫達到30，000個變量，解決了如武器與客戶端間通信在數據吞吐、安全性和容錯性上存在的問題，達到了進口同類軟件的水平。同時為企業多部門同時監控配電系統提供了最為方便、經濟的解決方案。
