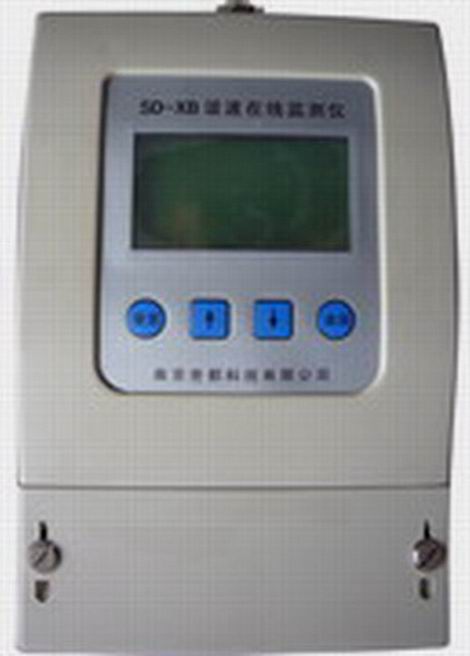

SD-XB型三相諧波在線監測儀

 主要用途：

對變電站母線或低壓電網的頻率、諧波、電壓、電流、功率因素、正負序電壓、正負序電流、不平衡度、無功、有功、有功電度、無功電度等電量進行全天候的監測，為全面掌握電網質量、電網改造和電網諧波治理提供依據。

 適用場合

1、6—500 kV/50Hz 高電壓電網的二次回路AC100V/50Hz。

2、0.4 kV/50Hz 低壓電網。(選用SD-XB-220型)

 功能特點：

儀表監測并實時顯示如下電能參數

1. 三相電壓、電流和電網頻率、功率因數。
2. 三相 3-31 次諧波電壓、諧波電流含有率。
3. 三相電壓、電流諧波總畸變率。
4. 三相電壓、電流不平衡度（ξ）
5. 正序電壓、負序電壓、正序電流、負序電流和零序電流。
6. 三相有功功率，無功功率，有功電度、無功電度。
7. 運行時間

 保護措施

1. 過壓、過流保護和雷擊防護。
2. 失電保護、一年內數據不丟失。

 統計數據：

1、電壓質量數據包括

1.1 運行總時間、合格時間、合格率。

1.2 超上限時間、超上限率、超下限時間、超下限率。

1.3 最大電壓值、最小電壓值及其出現的時間。

2、諧波監測數據包括。

2.1 總諧波電壓含量及畸變率、3-31 次諧波電壓分量及含有率。

2.2 總諧波電流含量及畸變率、 3-31 次諧波電流分量及含有率。

2.3 諧波電壓畸變合格時及合格率、畸變最大值及其出現的時間。

2.4 諧波電流畸變合格時及合格率、畸變最大值及其出現的時間。

 測量精度

1. 電壓測量：0.2級 / 0.5 級。
2. 頻率偏差不大于：0.01Hz
3. 時鐘誤差：每天≤± 1s ，每年≤± 5min
4. 最大功耗：＜ 5VA
5. 電網諧波測量精度： A級/B 級

 數據采集與管理

1. 具有 RS232 、 RS485 標準通訊端口，可用 PC 機現場采集。
2. 上位機基于 WINDOWS 操作平臺，各種采集的數據都能自動生成各種報表、曲線、棒圖。
3. 報表可根據需要轉換為 WORD 或 EXCEL 格式打印。各種報表、曲線和棒圖均可通過 EMAIL 對外發送。
