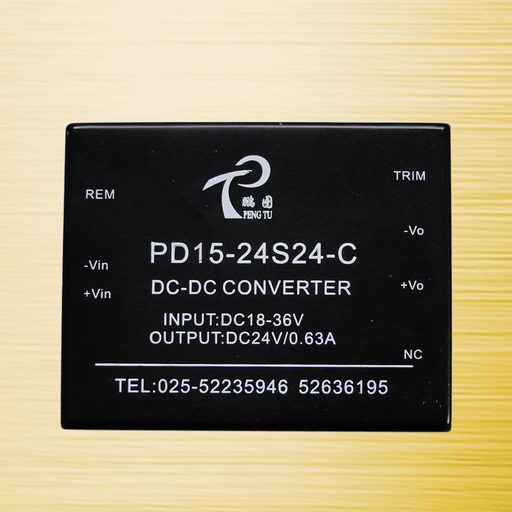

PD-C         Series                             15-20W

特性Features
l       輸入C型濾波
l       高轉換效率
l       高可靠性，長壽命設計
l       優異的限流保護，電源可連續處于短路狀態
l       體積小，單路輸出
l       高功率密度
l       引出腳功能兼容

輸入特性Input characteristic
l       電壓范圍…………12VDC（額定值）  9 - 18 VDC    反壓保護   應用時外接熔絲
                     24VDC（額定值）  18 - 36 VDC
                     48VDC（額定值）  36 - 72 VDC
                     110VDC（額定值） 70 - 140 VDC

 輸出特性O(shè)utput characteristic
l       電壓精度 ………………………………………………………………………… ±1%
l       輸出電壓調整范圍……………………………………………………………… ±10%
l       電壓調整率(主路) ……………………………………………………………… ±0.2%
l       負載調整率(主路) ……………………………………………………………… ±0.4%
l       交叉調解率……………………………………………………………………… ±3%
l       溫度變化率 ………………………………………………………………………±0.01%/℃
l       電流限制點……………………………………………………………………… 120%(Typ)
l       響應溫度…………………………………………………………………………400μs
l       輸出電流  ………………………………………………………………………0.1-8A任選
l       輸出電壓……………………………………………………………………………1.8-4.8V
l       功率  ………………………………………………………………………………15-20W
住：交叉調節率僅指多路輸出的電源

一般特性General characteristic
l       工作頻率 ………………………………………………………………………… 300 KHz
l       隔離電阻 …………………………………………………………………………200 MΩ
l       MTBF ………………………………………………………………………………＞500000H
l       絕緣強度
輸入-輸出: ＞1500  VDC
輸入-外殼: ＞1050  VDC
輸出-外殼: ＞500   VDC
主路-副路：＞500   VDC
l         環境特性
    工作殼溫      （工業品）: -25 - +100℃
              （軍Ⅰ  ）: -40 - + 100℃  （軍Ⅱ）: -55 - +100℃
儲存溫度   （工業品）: -45- + 105℃   （軍Ⅰ）: -55 - +105℃

說明：請確定功率.輸入電壓及輸出電壓，致電我公司
