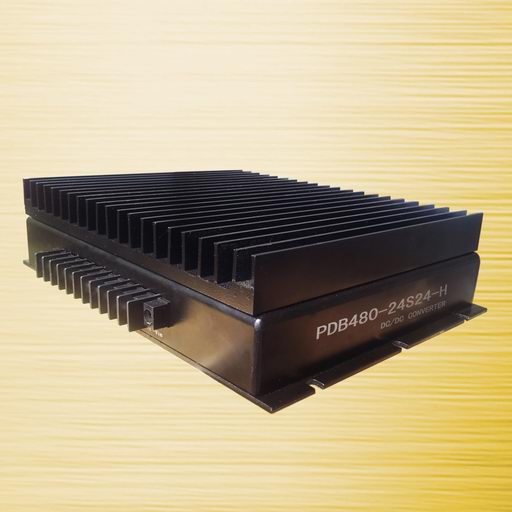

PDB-H        Series                       500-800W

特性Feature
l       輸入Ⅱ型濾波
l       2倍電壓輸入
l       恒流輸出特性
l       輸出短路保護
l       安裝方便，單端出線
l       最佳殼體連接方式
l       高可靠性，長壽命設計

輸入特性Iut characteristic
l       電壓范圍 ……24VDC （額定值）   18-36 VDC   反壓保護    應用時外接熔絲
                48 VDC （額定值）   36--72VDC
                110 VDC（額定值）   70-140VDC

輸出特性O(shè)utput  characteristic
l       電壓精度 …………………………………………………………………… ±1%
l       輸出電壓調整范圍……………………………………………………………±10%
l       電壓調整率（主路） ………………………………………………………±0.2%
l       負載調整率（主路） ………………………………………………………±0.4%
l       溫度變化率 …………………………………………………………………±0.01%/℃
l       電流限制點…………………………………………………………………120%(Typ)
l       響應速度 ……………………………………………………………………400μs
l       輸出電流……………………………………………………………………5-40A任選
l       輸出電壓 …………………………………………………………………1.8-48V
l       功率 ………………………………………………………………………500-800W

一般特性General characteristic
l       工作頻率…………………………………………………………………160-200 KHz
l       隔離電阻 ………………………………………………………………200 MΩ
l       MTBF ……………………………………………………………………＞500000H
l         絕緣強度
輸入-輸出    >1500VDC/1min(漏電流<5mA)
輸入-外殼    >1050VDC/1min(漏電流<5mA)
輸出-外殼    >500VDC/min
l         環境特性
工作殼溫      （工業品） -25 - +85℃
                   （軍  Ⅰ） -40 - +85℃     （軍  Ⅱ）-55 - +85℃
儲存溫度      （工業品） -45 - +105℃    （軍  品）-55 - +105℃

說明：請確定功率.輸入電壓及輸出電壓，致電我公司
